无功补偿SVG的简述：

     静止无功发生器（SVG）使用全新升级的第三代数控技术和行业领先的T型三电平拓扑技术，针对电网系统中无功功率进行动态精确补偿，瞬时响应时间可小于50us，全响应时间仅小于10ms，避免了过补和欠补的发生，是目前无功功率调节领域内的最佳解决方案。

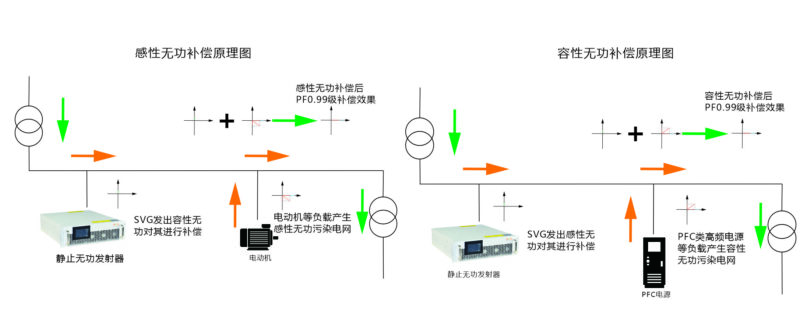

无功补偿SVG的基本原理

静止无功发生器并联在电网系统中，通过外接CT实时检测电网中负载电流，利用DSP/FPGA/CPLD芯片，配合最新的快速谐波提取技术，迅速分析出负载电流的无功含量，然后根据设置值来产生PWM脉冲，驱动由T型三电平IGBT模块组成的双向变换器，产生满足电网要求的无功补偿电流，电网的功率因数可到达0.99，最终实现对无功电流的动态精确补偿。

功能和特点

无功补偿SVG的主要特点
1. 工业机型采用高环境适应性的塔式结构，适合运行环境恶劣的工业场合；
2. 工业机型内部设有独立风道和独立的单板仓，保证机器的稳定运行；
3. 紧凑型的模块类产品，适合对占地面积有要求的数据中心等机房；
4. 模块类产品采用与工业机相同的设计理念，环境适应性更强；
5. 感性无功、容性无功可全范围瞬时补偿，并同时解决三相不平衡问题；
6.毫秒级负载动态响应，精确的无功补偿功能；
7.丰富的功能性选件，工业机型最高可达 IP43 级防护；

规格和参数

补偿容量	35kvar
固定方式	模块化
电网频率	50/60Hz（±10%）
电网电压	380V（-40%～+20%）
接线方式	三相四线
有源/无源	有源
