EMC电磁兼容概述

电磁兼容性（EMC）是指电子设备或系统在其电磁环境中能正常工作且不对该环境中的任何事物构成不能承受的电磁骚扰的能力。EMC分为电磁干扰(EMI) 和电磁抗扰度(EMS)。

随着电子技术飞速发展，设备集成度提升、工作频率向高频段扩展，电磁环境愈发复杂，EMC问题成为制约电子设备研发、生产与应用的关键瓶颈，不仅可能导致设备性能下降、功能异常，甚至引发安全事故，因此EMC也成为评价电子产品或系统质量的一个重要指标。

产品或解决方案咨询

EMC电磁兼容性亟需解决的问题

EMC电磁兼容性问题存在新能源汽车、医疗设备、通信设备、工业自动化、变频驱动、新能源、储能、照明、暖通等诸多领域。

1

高频开关电源传导干扰问题突出

新能源汽车充电设备、储能逆变器及工业电源中大量采用高频开关电源，开关过程中产生明显的差模和共模噪声，并通过电源线向电网传播，容易导致传导发射超标并干扰其他设备运行。
2

复杂电磁环境下设备抗扰度不足

在工业自动化、医疗设备及通信系统中，设备常与变频器、电机驱动等强干扰源共存。电磁噪声可通过电源线或空间耦合进入系统，影响控制与信号模块稳定运行。
3

高密度电子系统带来电磁耦合问题

设备小型化和高集成度使内部电源线与信号线更加密集，易产生串扰和电磁耦合，导致系统噪声上升、信号质量下降，影响设备稳定性。
4

EMC法规与认证要求日益严格

电子设备需满足严格的EMC标准，如传导发射和抗扰度测试。若设计阶段未充分考虑EMC问题，往往需要多次整改，增加研发成本并延长产品上市周期。

通用EMC问题解决策略和方案

目前工业领域常见的电磁兼容治理方法主要包括以下几类：

干扰源控制

通过优化元器件选型与电路底层设计，从根源上降低电磁能量的剧烈变化，实现“防患于未然”。

器件优选

选用低噪声器件并配合去耦电路，减少瞬态电流波动。

波形塑形

调节开关驱动电阻或增加RC缓冲，减缓 $dv/dt$ 以抑制高频振荡。

能量分散

应用展频技术对时钟调制，将特定频点的尖峰能量均匀分散。
传播路径阻断

在电磁能量传输的路径上设置物理或电气屏障，通过屏蔽与接地技术切断辐射与传导的耦合途径。

物理屏蔽

采用高导电或高磁导率材料封装机箱及线缆，消除空间耦合干扰。

接地构建

区分低频单点与高频多点接地，确保地平面连续以降低地阻抗。

阻抗匹配

针对高速信号进行包地处理并优化回流路径，大幅减少环路天线效应。
敏感设备保护

通过在供电与信号端口构建频率选择屏障，提升设备自身免疫力，确保其在复杂电磁环境中稳定运行。

供电净化

在敏感模块的供电前端加装滤波器，有效抑制来自电源端的传导噪声侵入。

信号防护

针对不同速率信号采取差异化滤波：低速信号使用RC低通滤波，高速信号采用共模扼流圈。

空间隔离

对敏感电路或模块进行局部屏蔽与物理隔离，阻断近场耦合干扰。

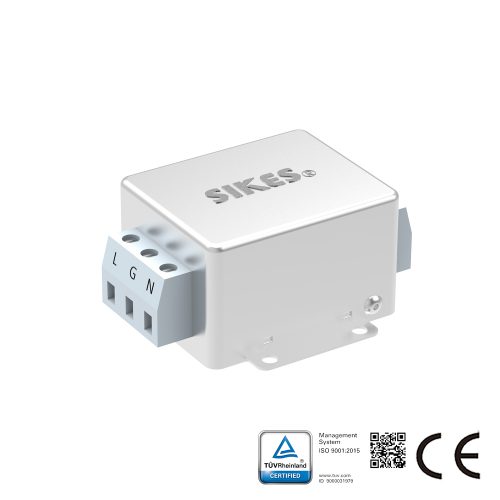

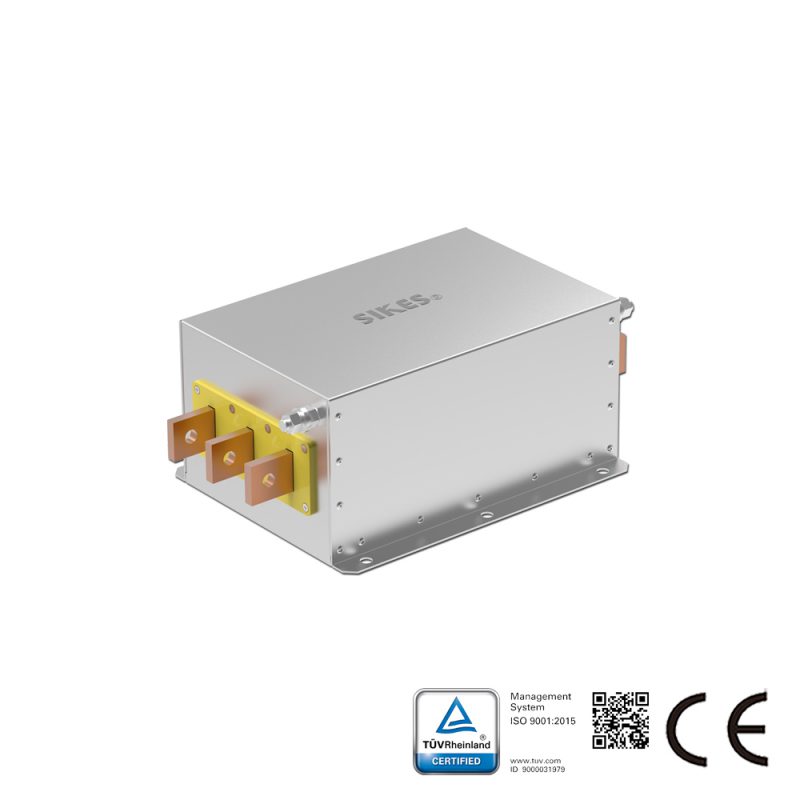

什么是EMC电磁兼容滤波器

EMC滤波器是一种用于抑制电子设备中电磁干扰的关键电子元件，主要由‌电感、电容和电阻等无源元件‌组成，利用这些元件对不同频率信号的响应特性实现选频过滤。其核心作用是在干扰传播路径上构建频率选择屏障，有效抑制传导性电磁干扰（EMI），从而确保设备既不干扰他人，也不被他人干扰。在新能源、汽车电子、工业自动化等高频复杂电磁环境中，EMC滤波器已成为产品通过CISPR、IEC等国际标准认证的关键组件。

EMC滤波器主要作用

EMC滤波器通过双向抑制传导干扰、优化信号纯度，在保障设备自身稳定运行的同时，助力产品跨越电磁兼容法规的合规门槛。

抑制干扰源的对外发射

滤波器串接于电源或信号线入口，能有效滤除设备内部开关电源、电机驱动、数字电路等产生的高频噪声，防止其通过电源线传导至电网，影响其他设备。特别是在开关电源广泛应用的今天，若不加装滤波器，几乎无法满足CISPR 32或CISPR 11等传导发射限值要求。
保护敏感电路免受外部干扰

外部电网中的浪涌、谐波、射频噪声等可通过电源线侵入设备，EMC滤波器通过低通特性阻断高频干扰，保障后级控制电路、传感器、ADC等敏感模块稳定工作。
实现信号的纯净传输

在通信与数据采集系统中，滤波器可减少信号失真和噪声叠加，提升信噪比，确保数据完整性与系统可靠性。
满足法规与认证要求

各国对电子产品的EMC合规性有强制性标准（如FCC、CE、CCC），使用合适的EMC滤波器是产品顺利通过测试、进入市场的必要条件。

EMC滤波器的优点

EMC滤波器凭借其安装简便、高效抑噪及环境适应性强等优势，成为兼顾EMI抑制与EMS防护的全方位合规利器

使用简单、方便

滤波器直接串接在电路当中，根据需求有多中接线方式可选，安装简单、快捷。在EMC试验验证阶段，可以快速更换，方便试验测试，节省时间提高效率。
高效抑制电磁干扰

能同时抑制差模与共模噪声，可在在宽频带内具有良好的干扰抑制效果，显著降低传导发射水平。
形式多样，可选择性强

不论是使用功率、安装形式、接线方式等都可以根据客户实际需求进行选择，不论是PCB还是整机都可以找到合适的产品。

环境适应性强

大多数情况下，都有金属外壳作为载体，内部使用电子灌封胶浇注，可在宽温、高湿、振动等恶劣工业环境下稳定工作，且可工作在复杂电磁环境中。
解决EMC问题的多面手

EMC滤波器一般由多种元器件构成多级滤波器单元，因此它不仅在传导发射和辐射发射问题中发挥主要作用，也能够在解决辐射和传导抗扰度、静电放电ESD、浪涌Surge等EMS问题起到作用。

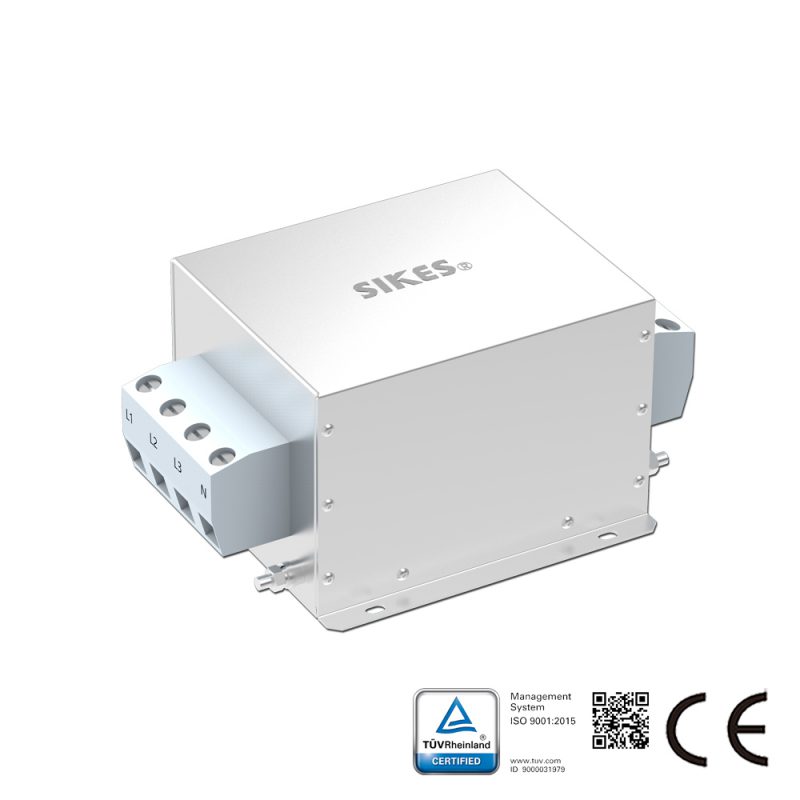

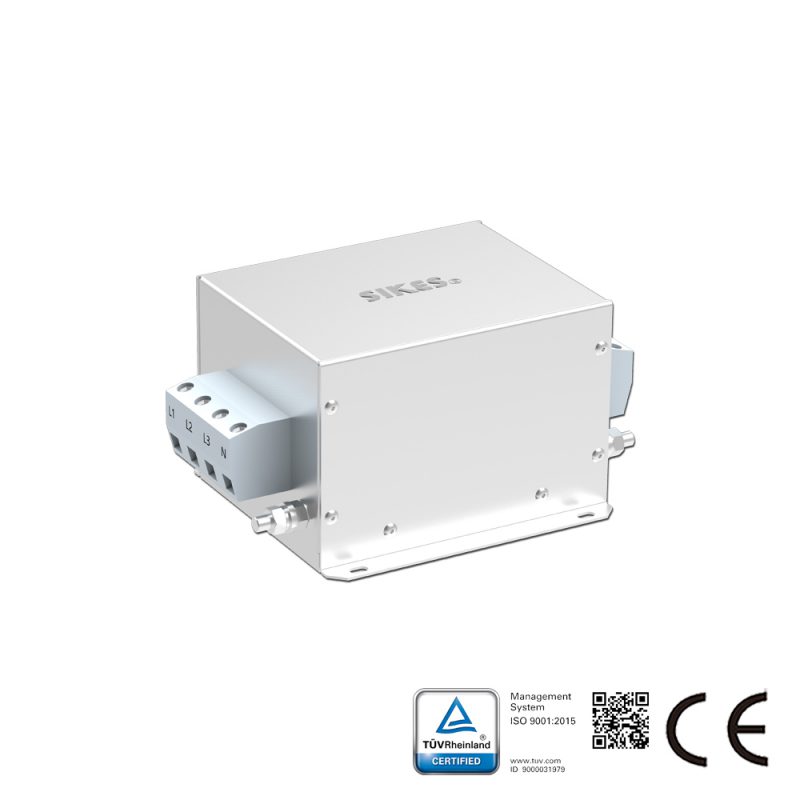

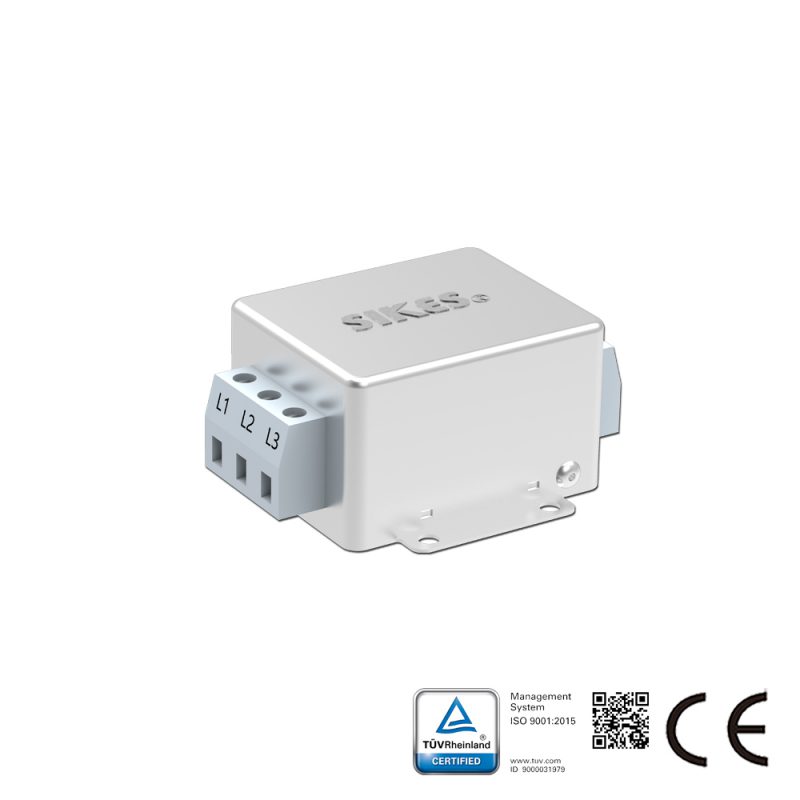

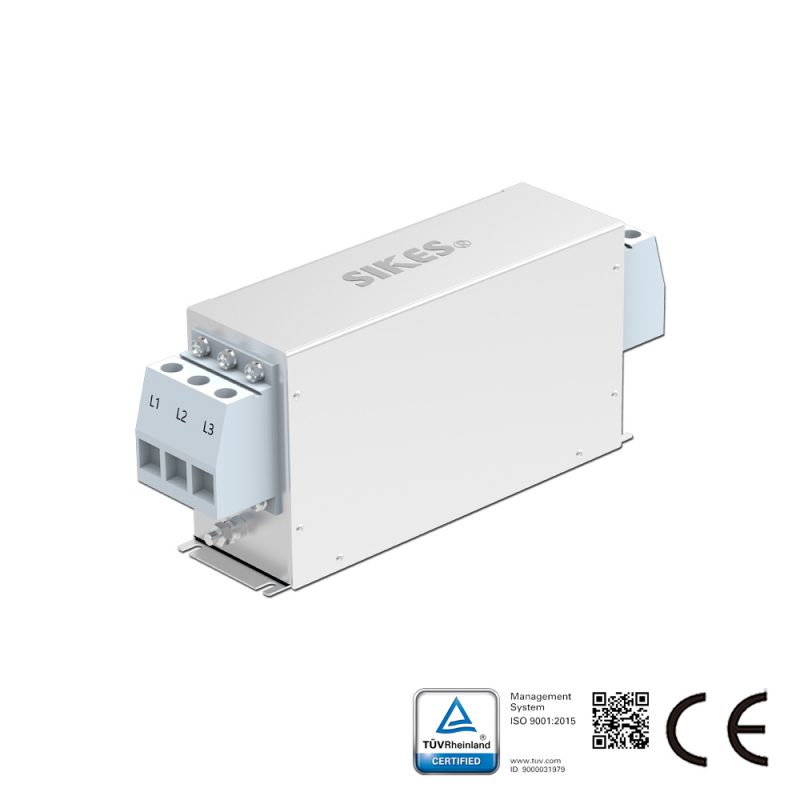

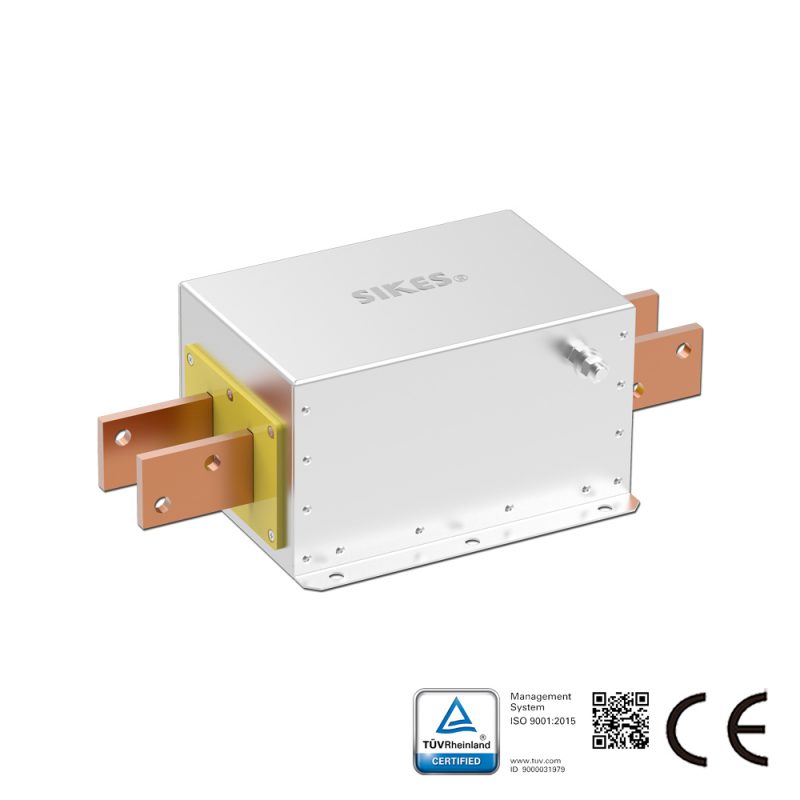

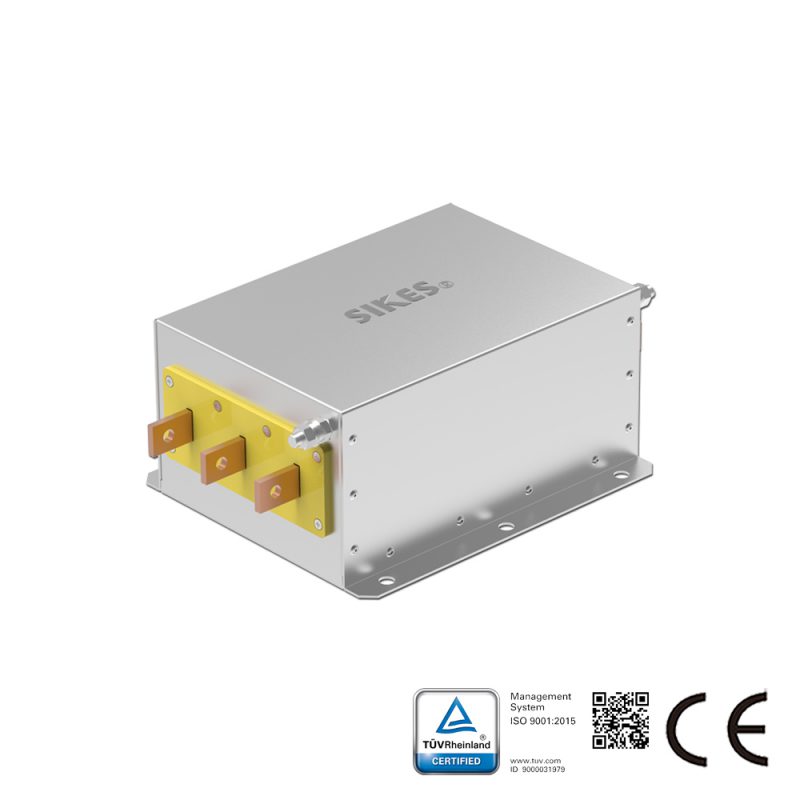

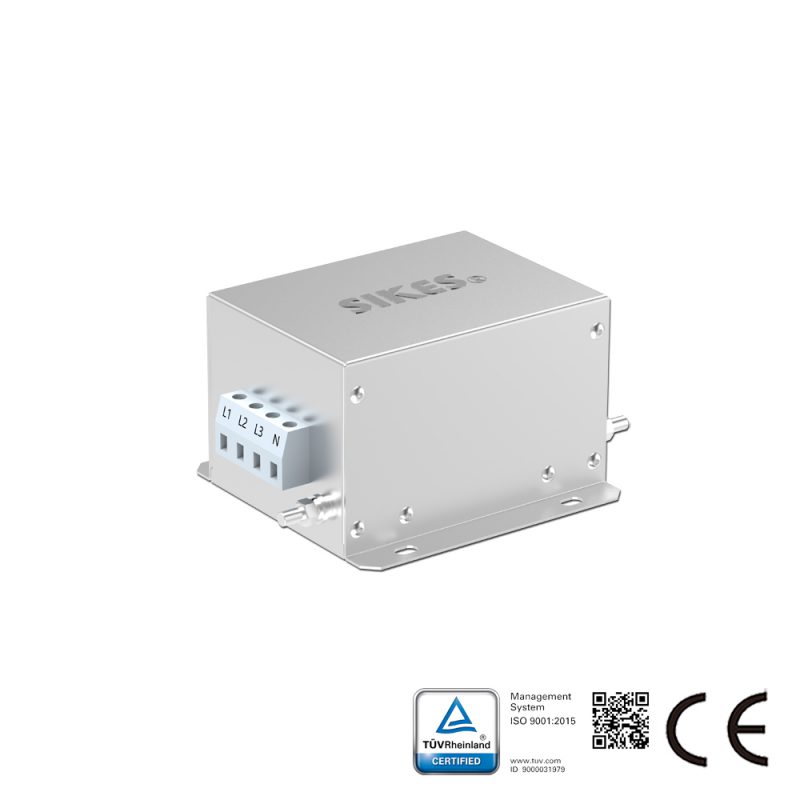

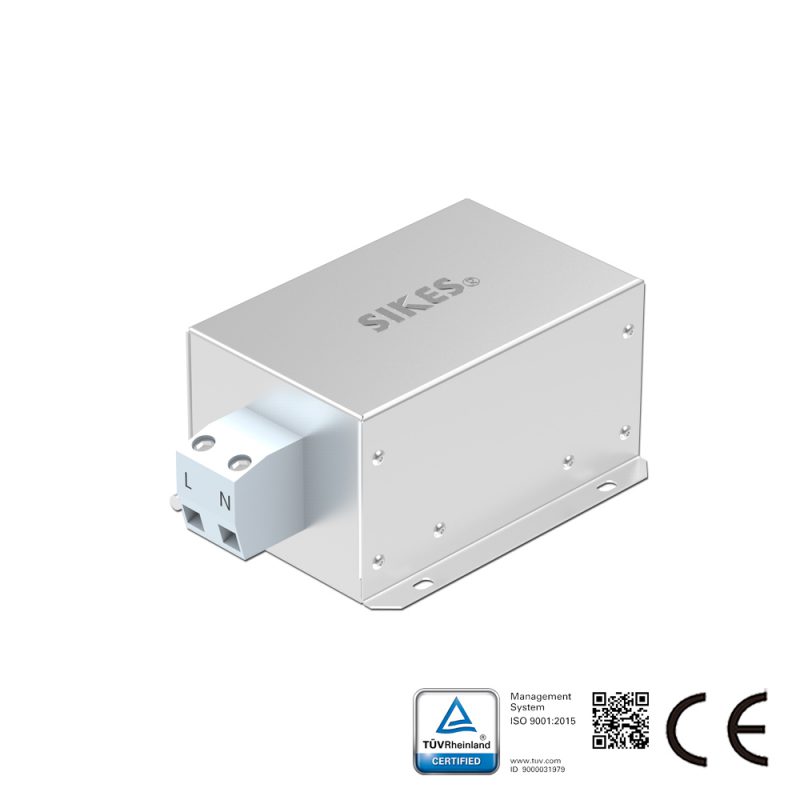

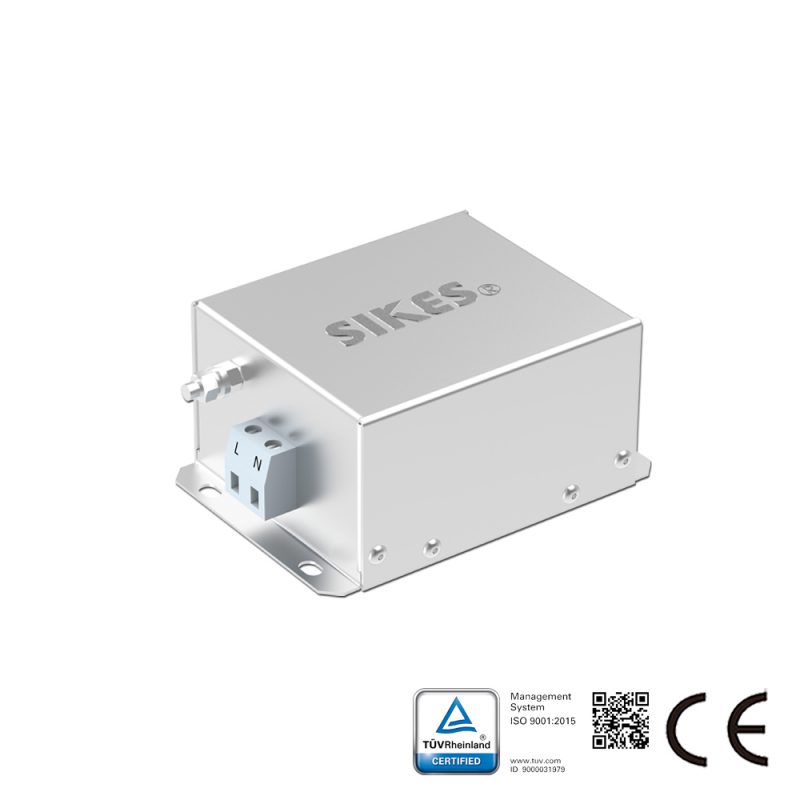

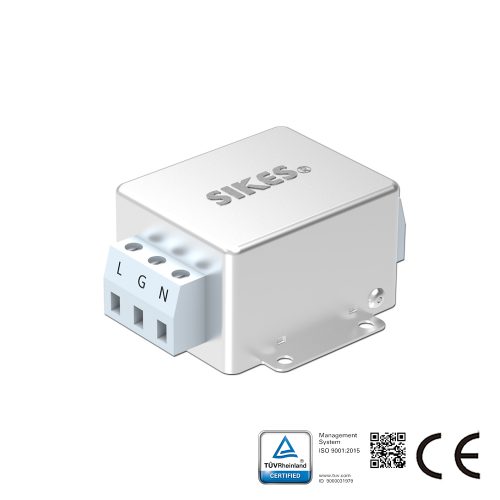

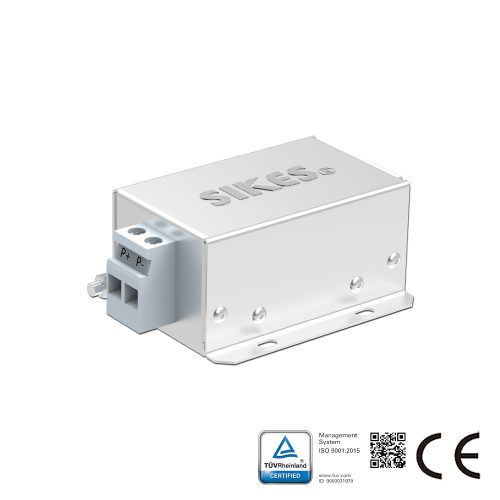

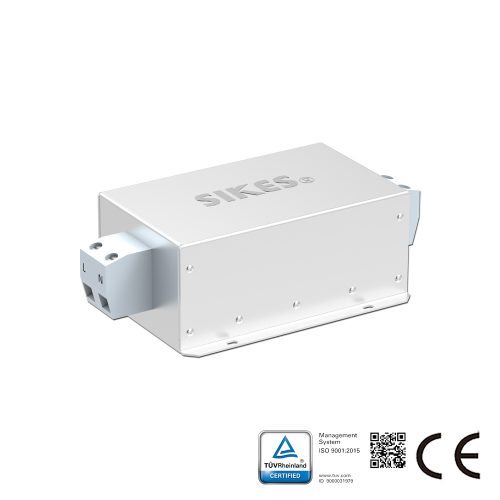

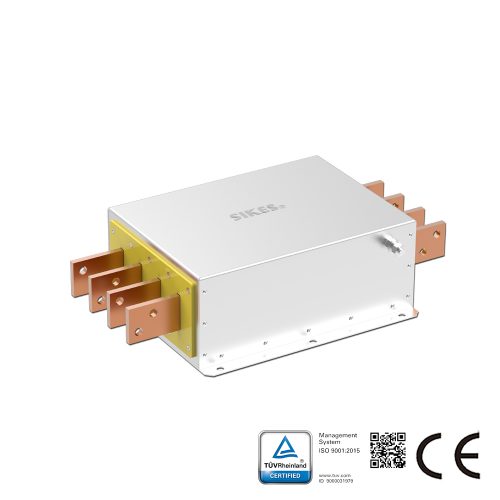

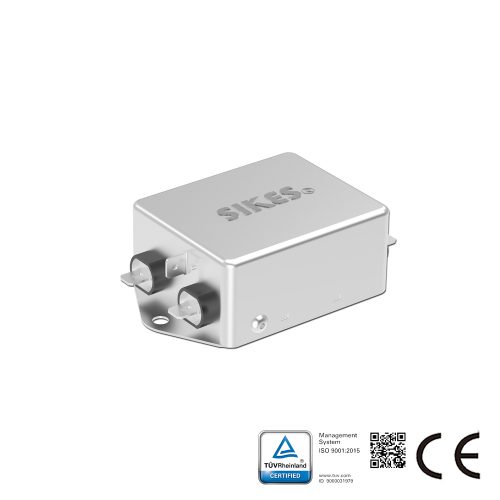

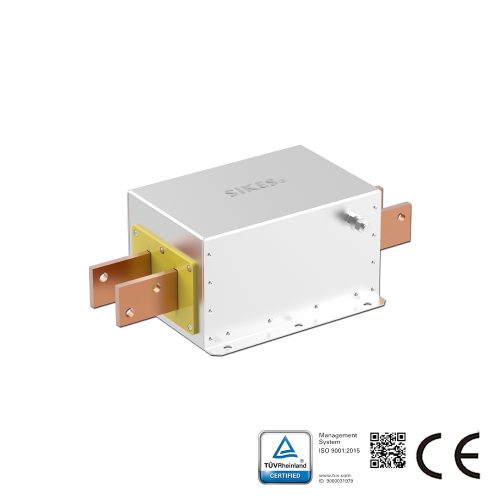

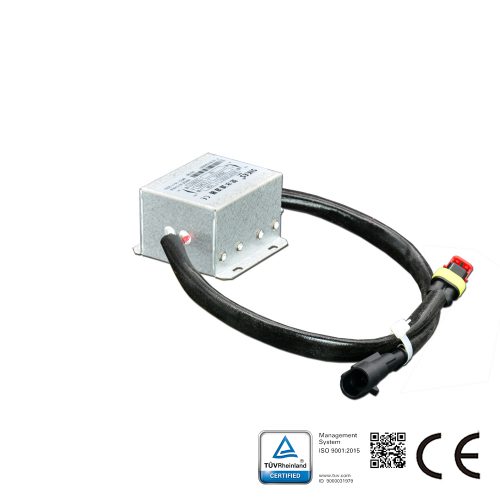

EMC滤波器典型应用领域

我司根据不同行业和应用场景的EMC痛点，设计研发出多个系列的EMC滤波器。

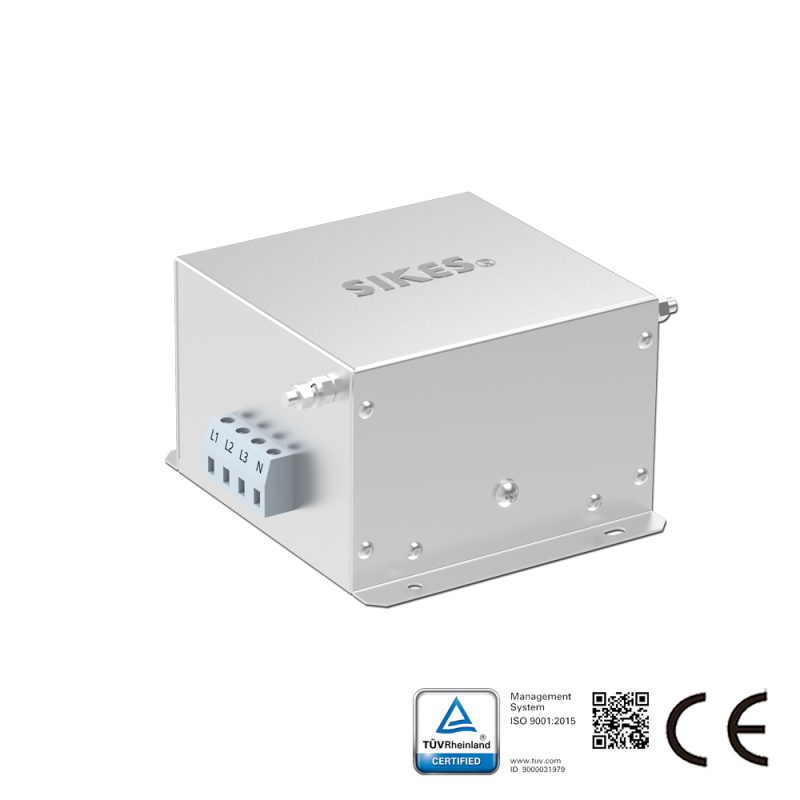

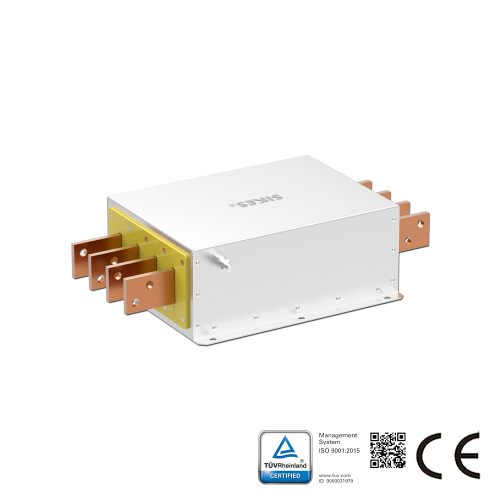

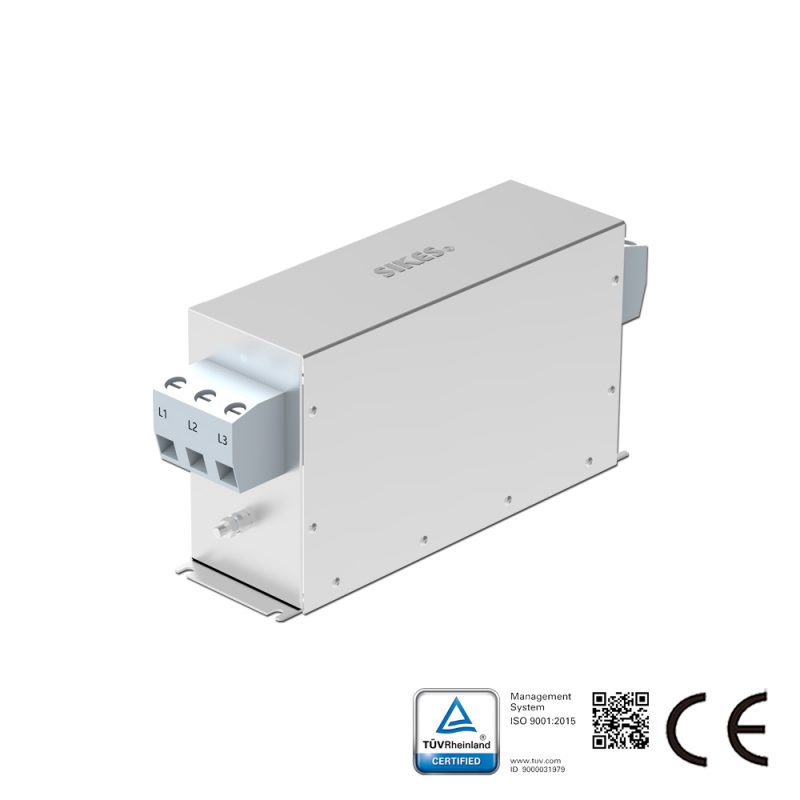

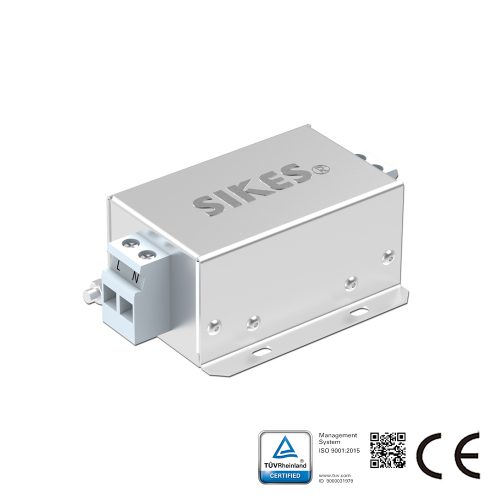

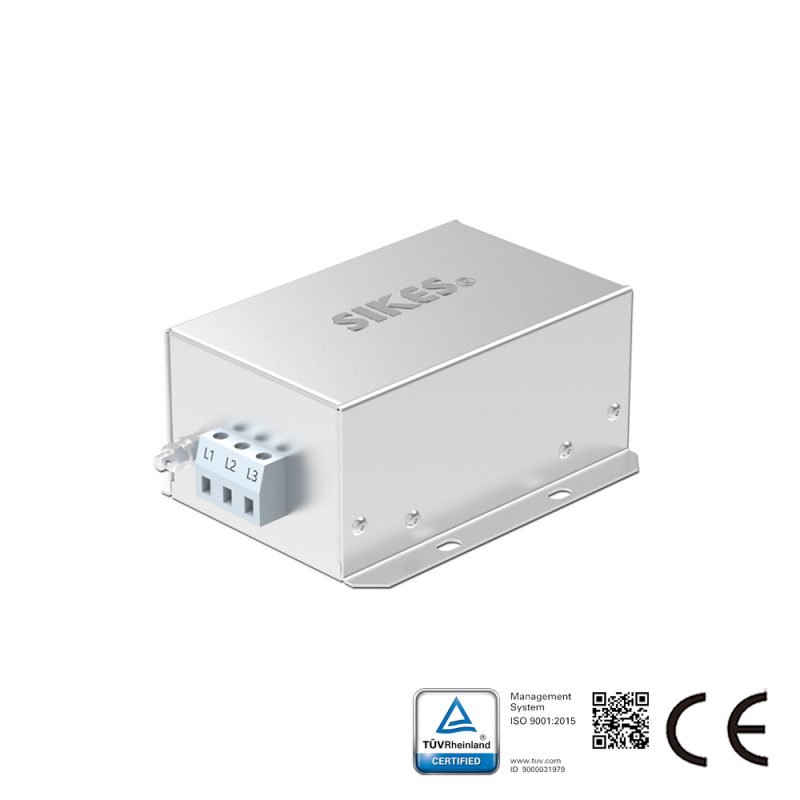

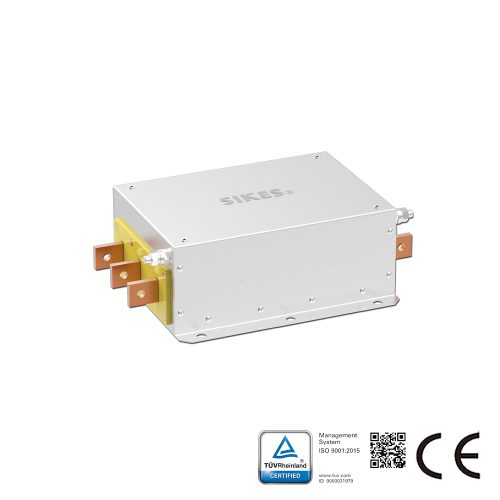

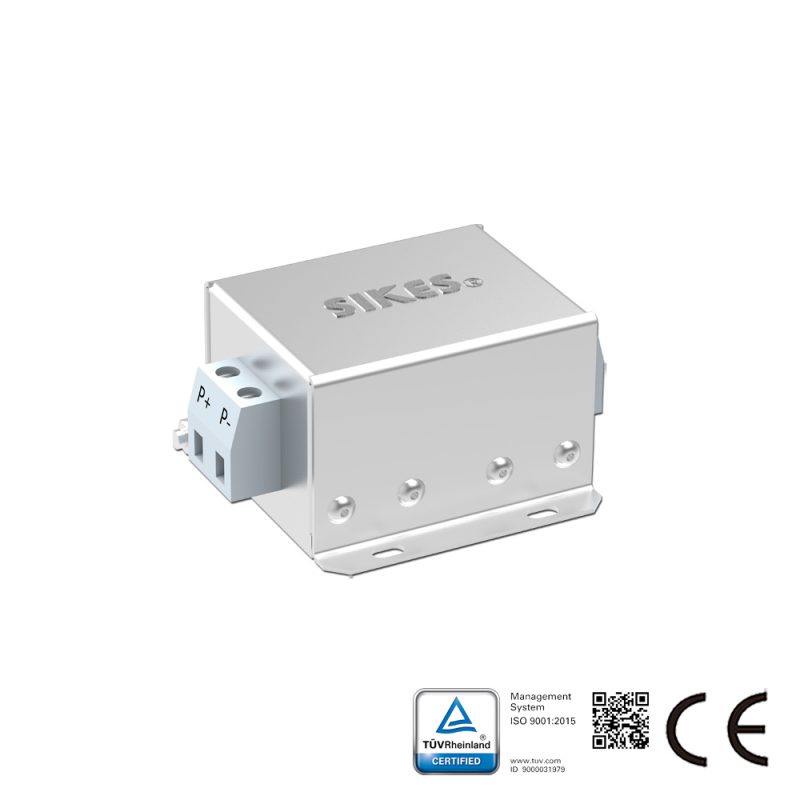

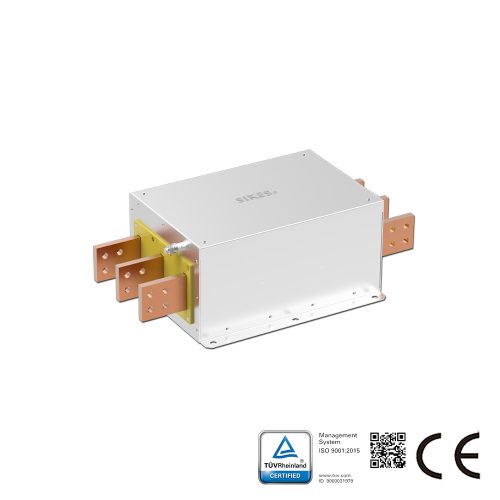

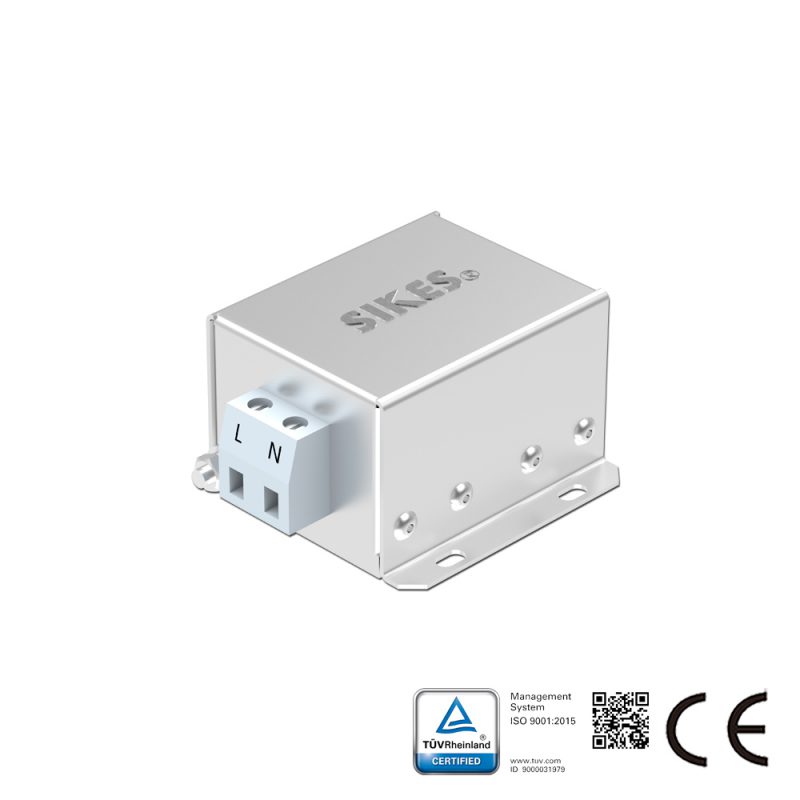

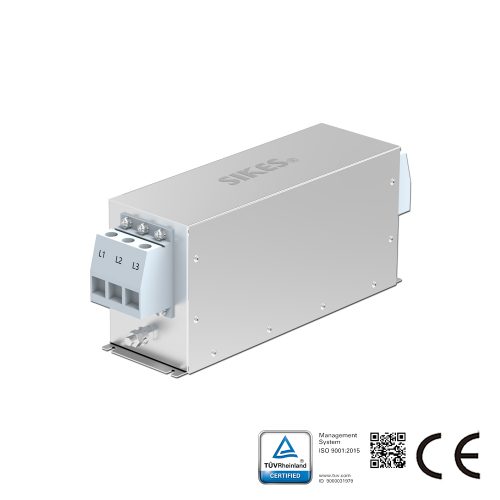

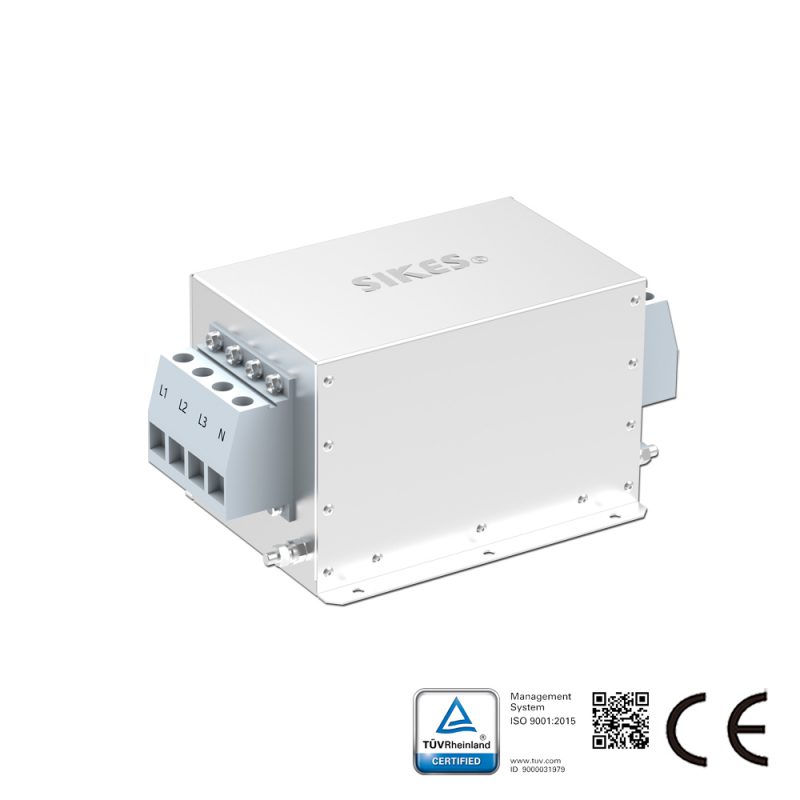

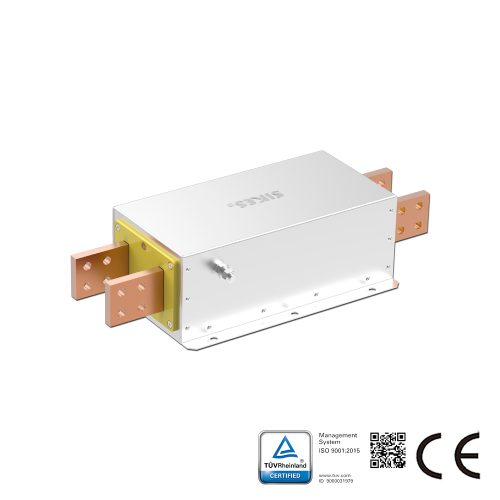

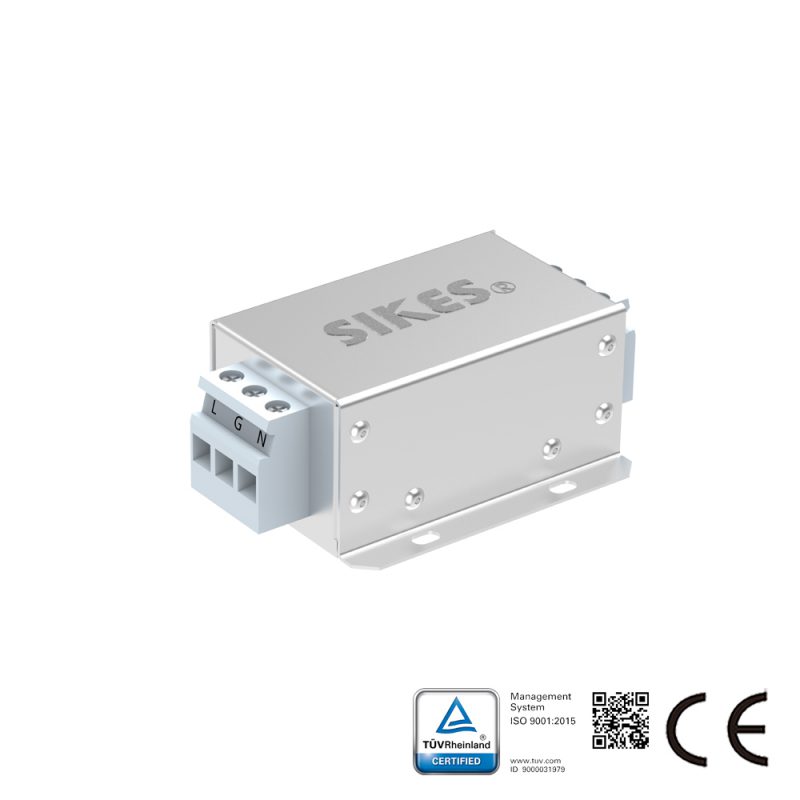

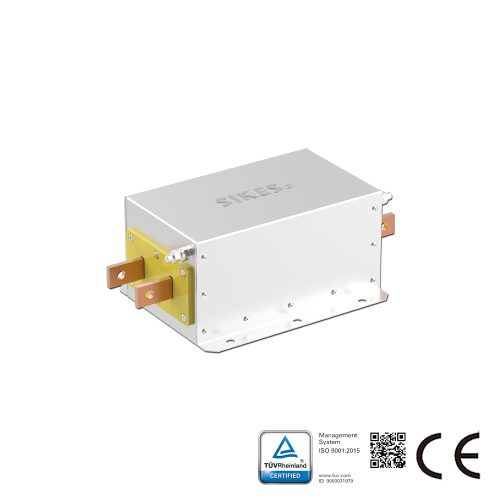

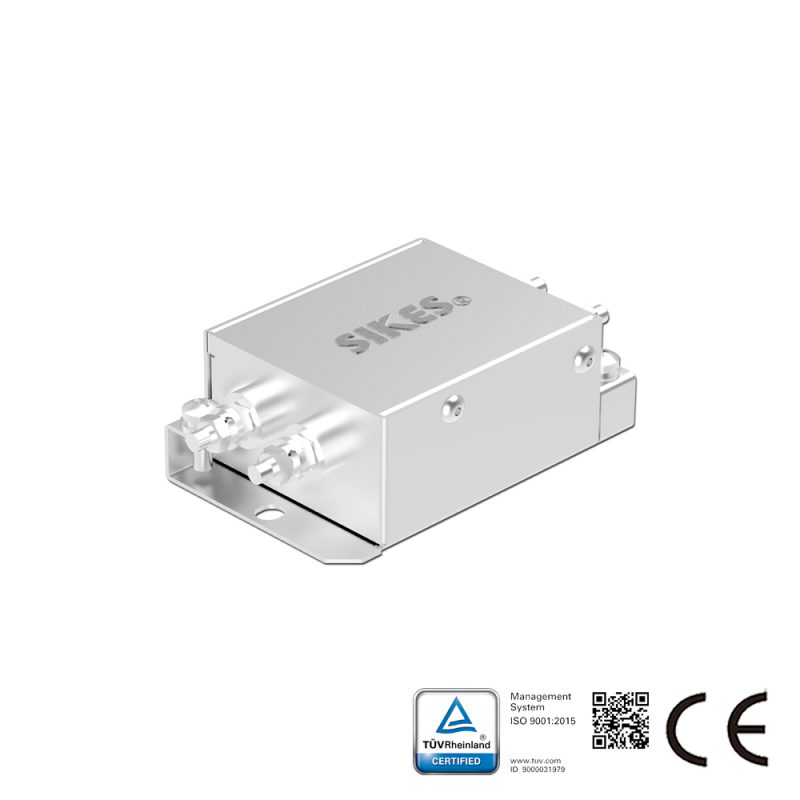

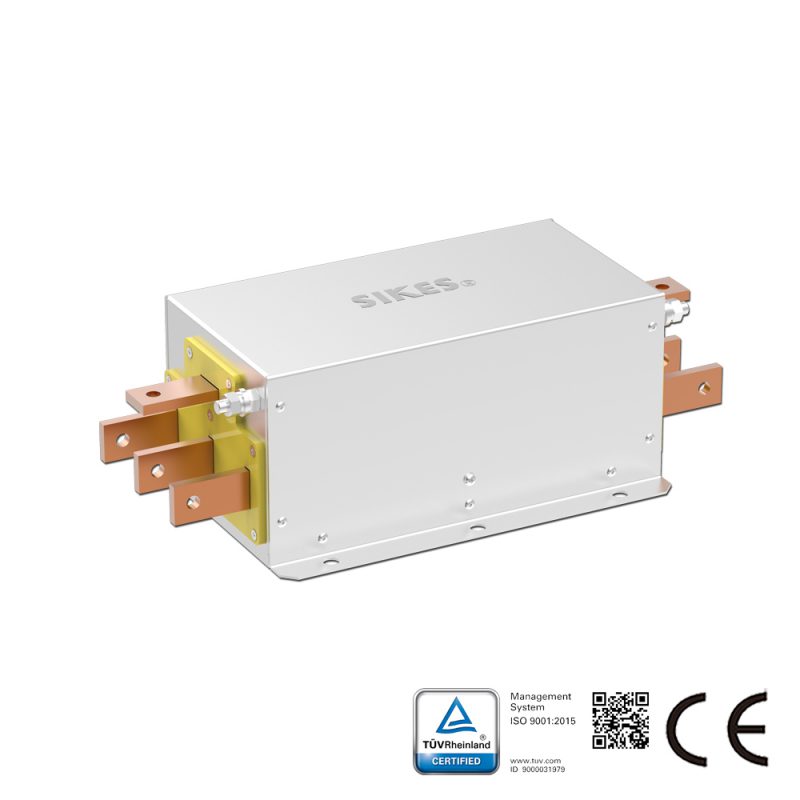

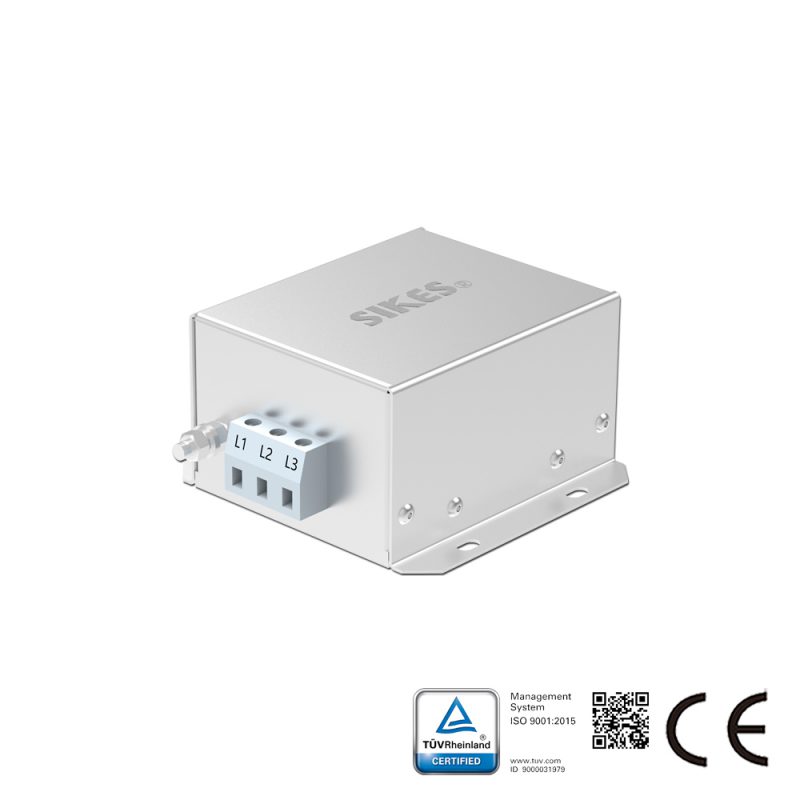

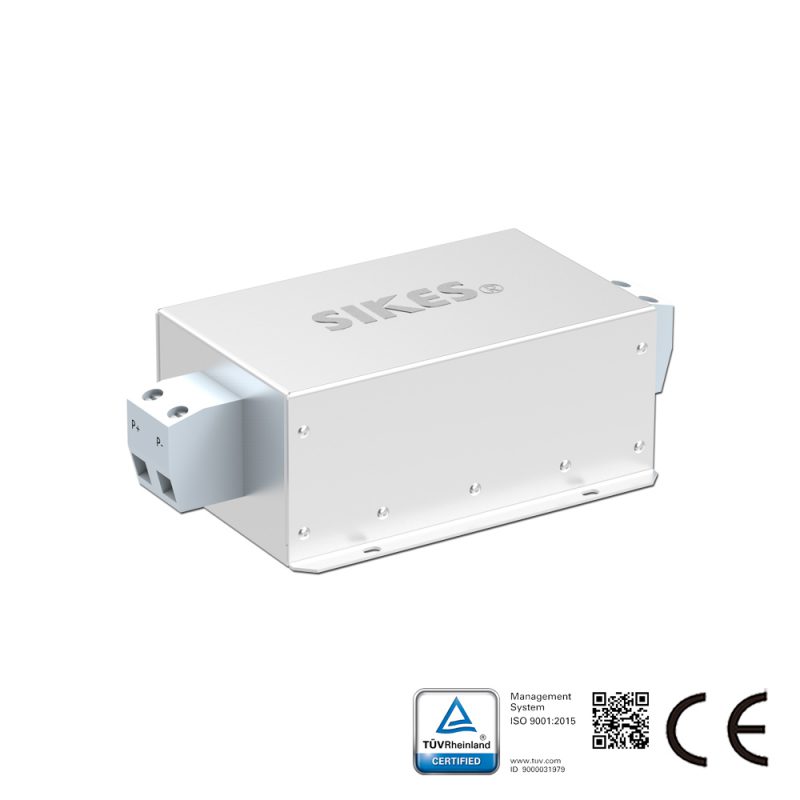

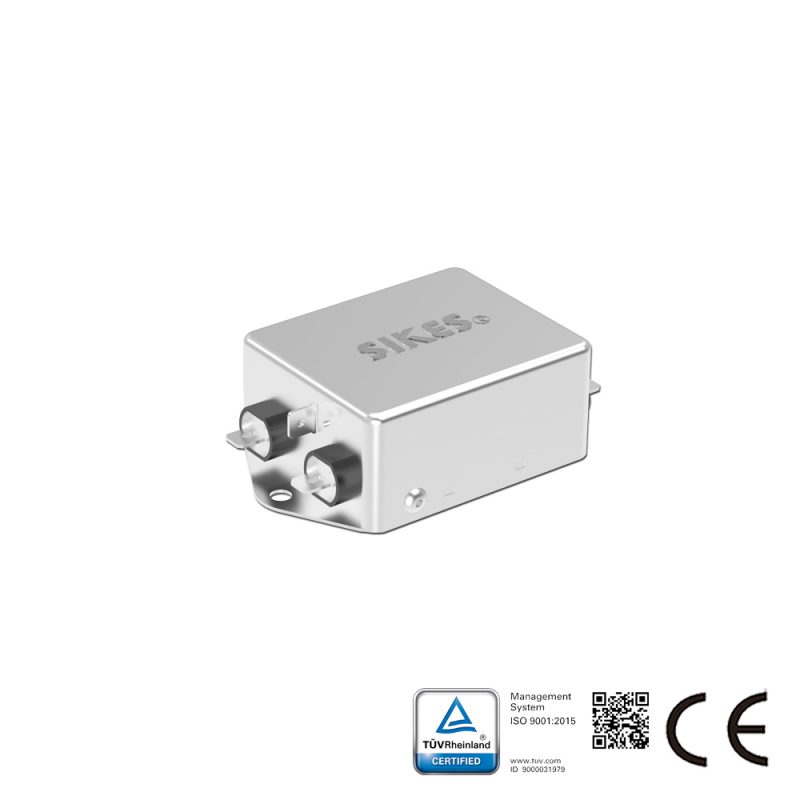

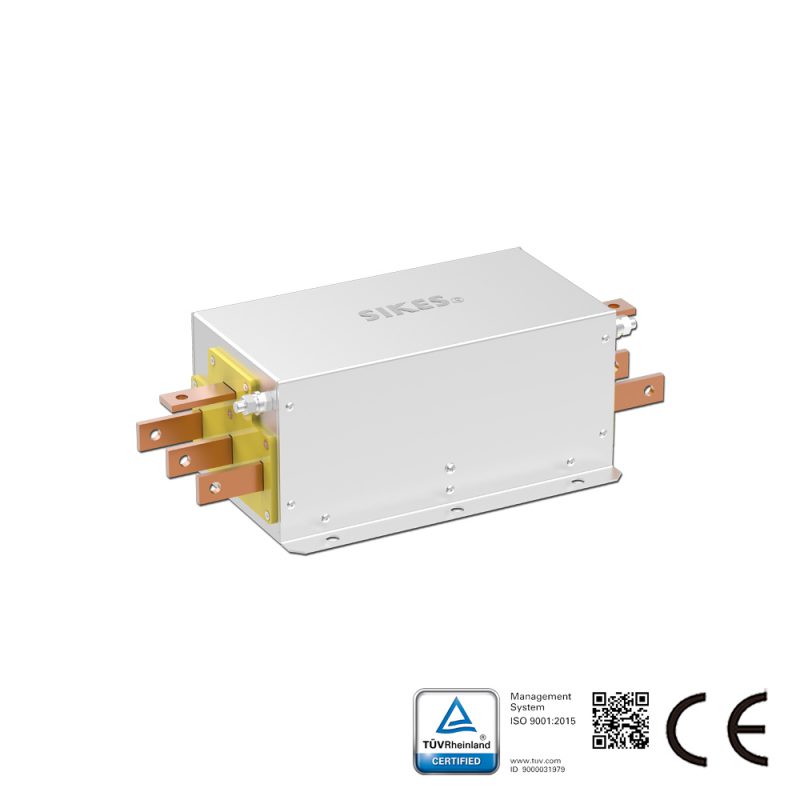

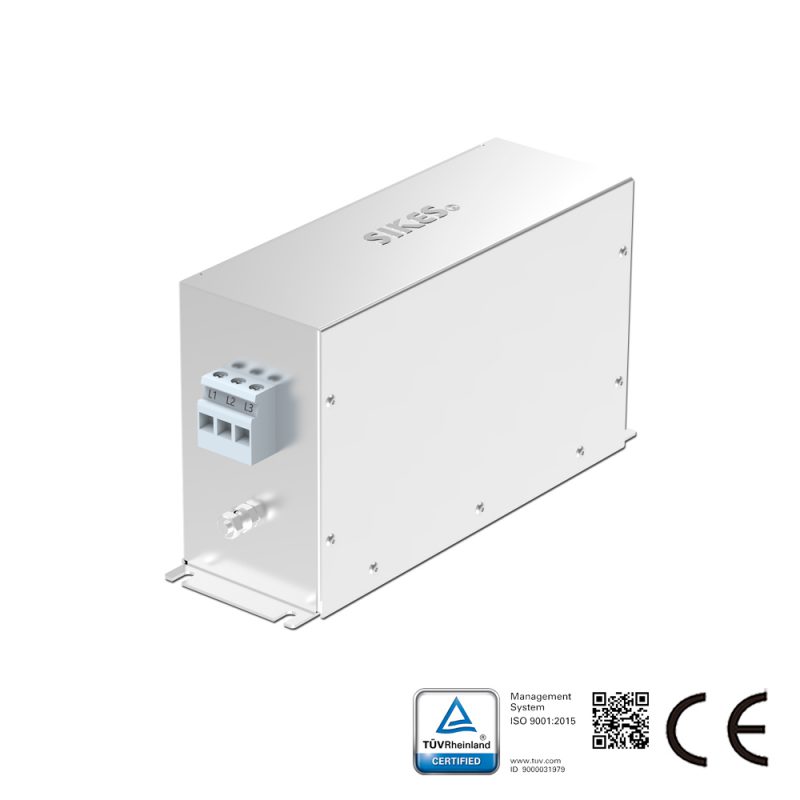

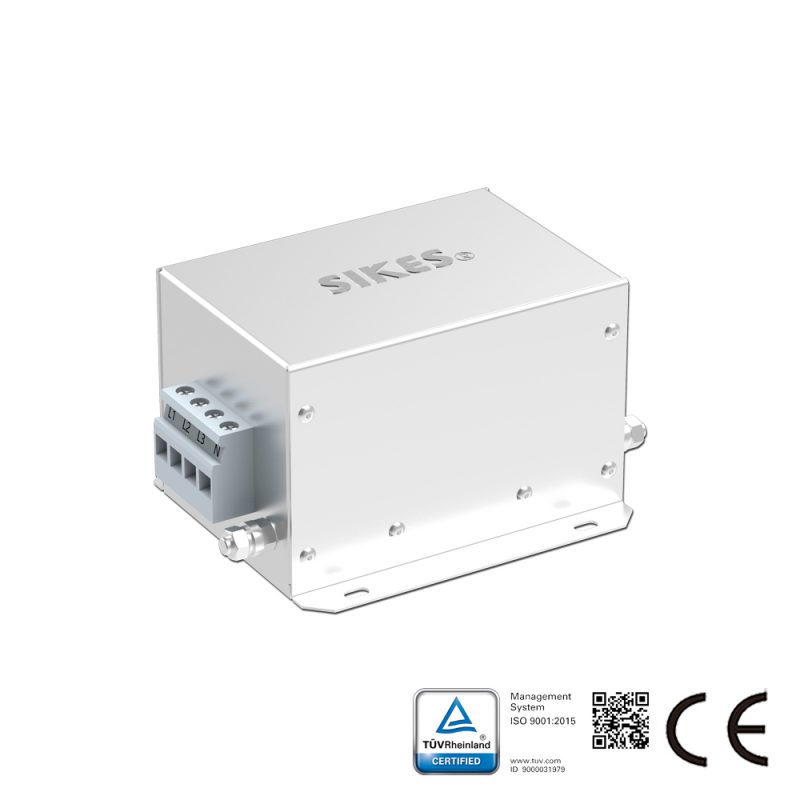

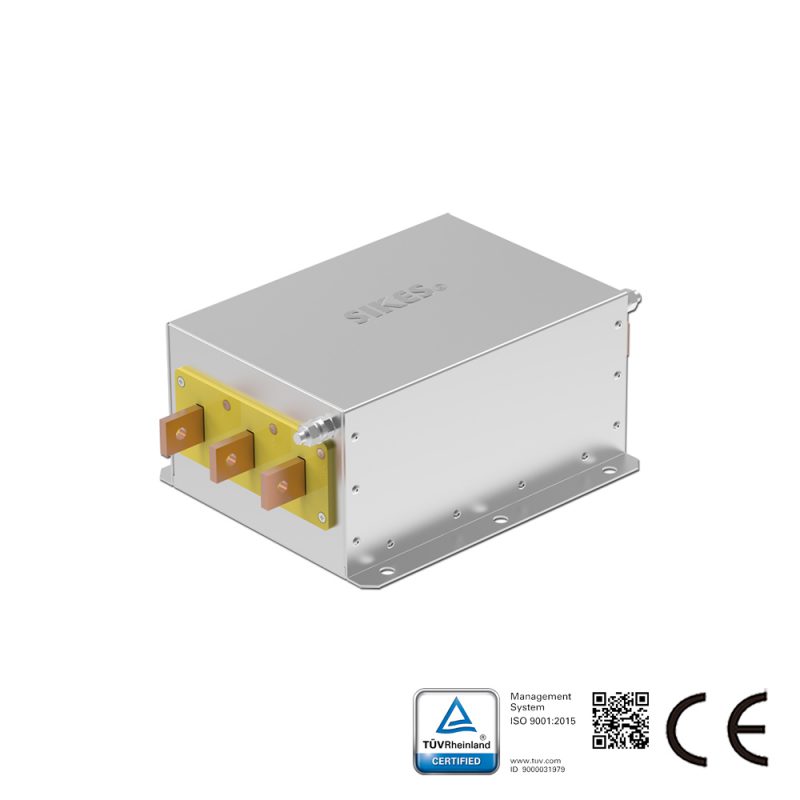

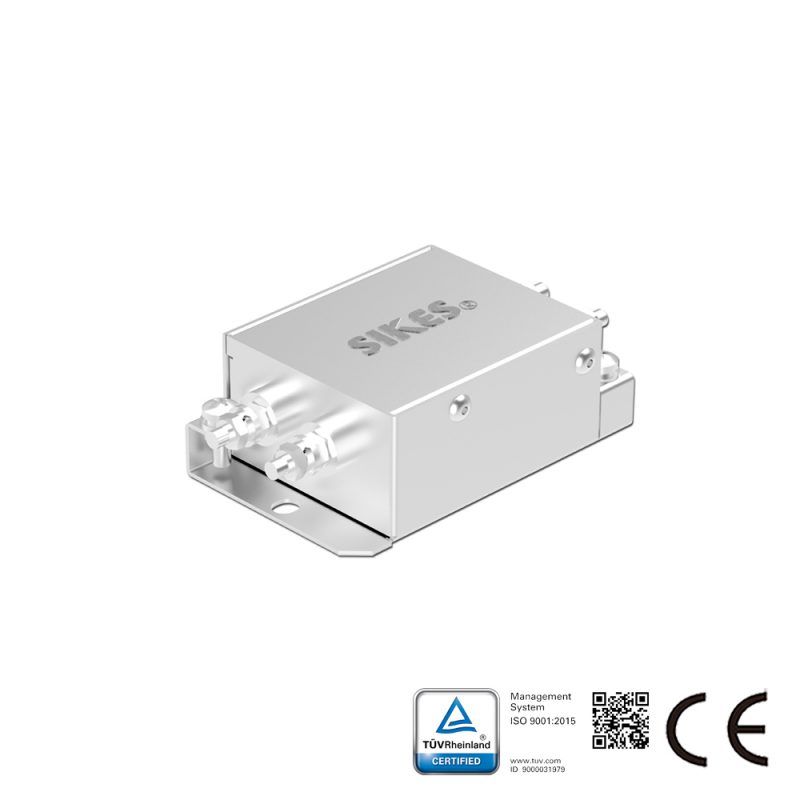

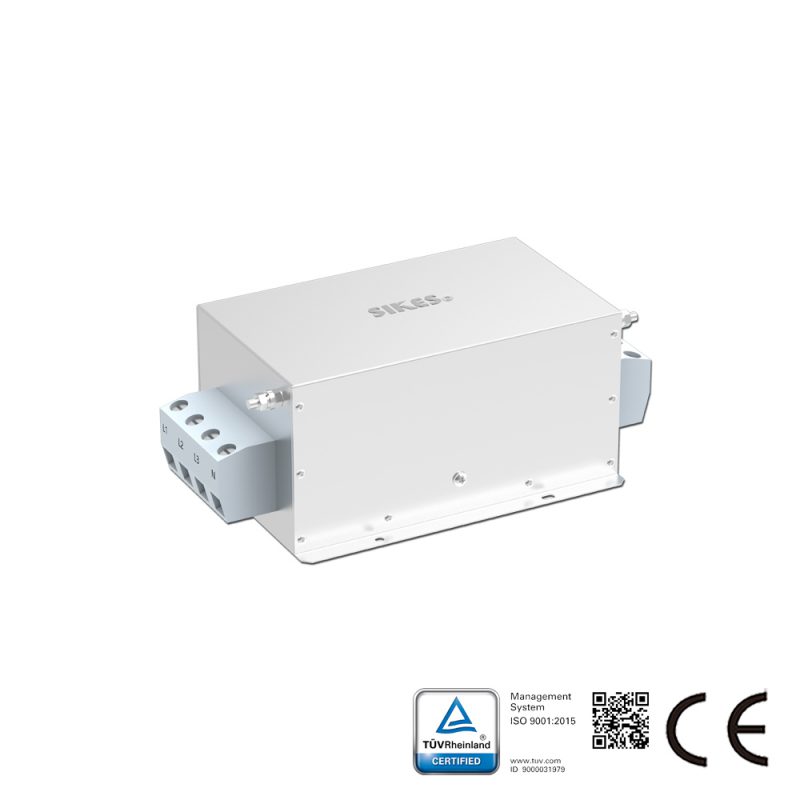

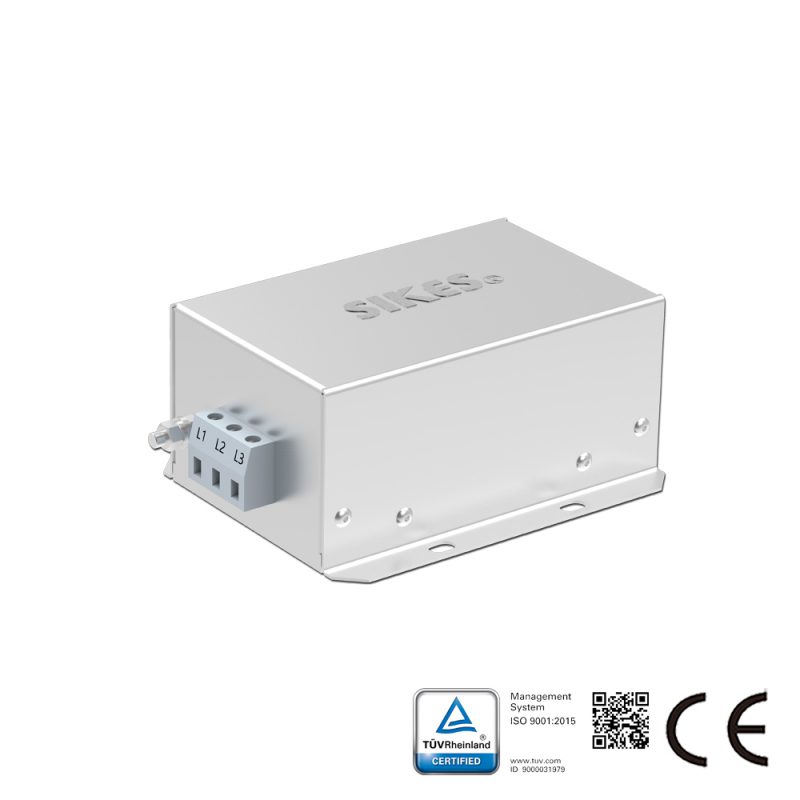

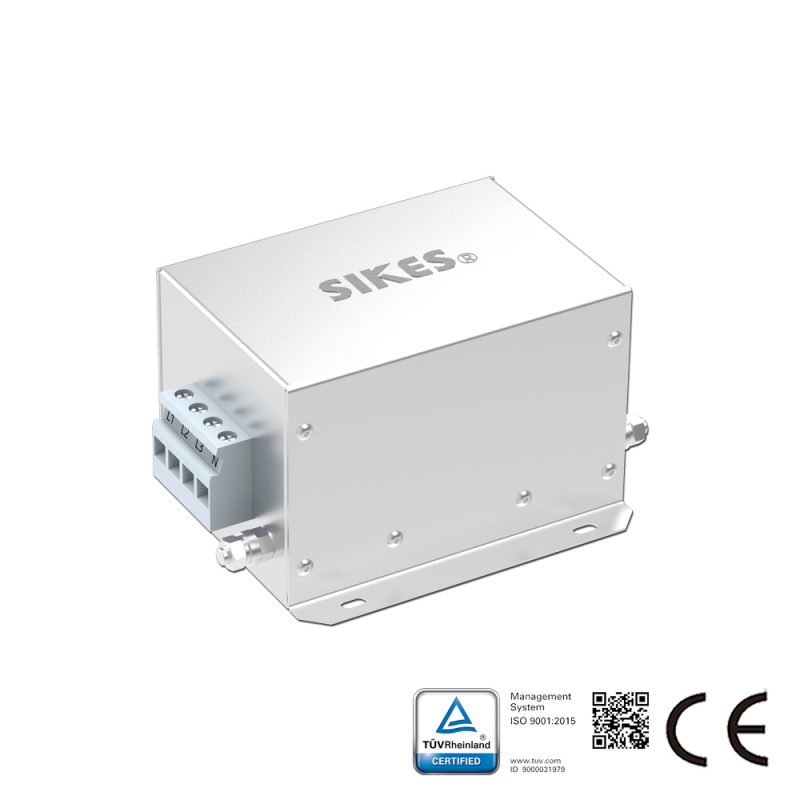

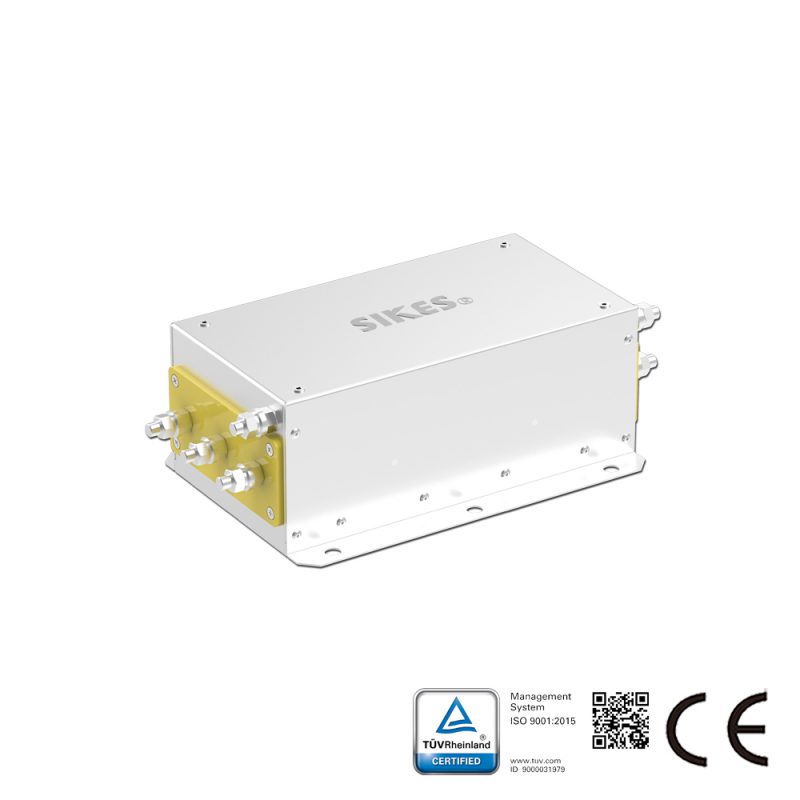

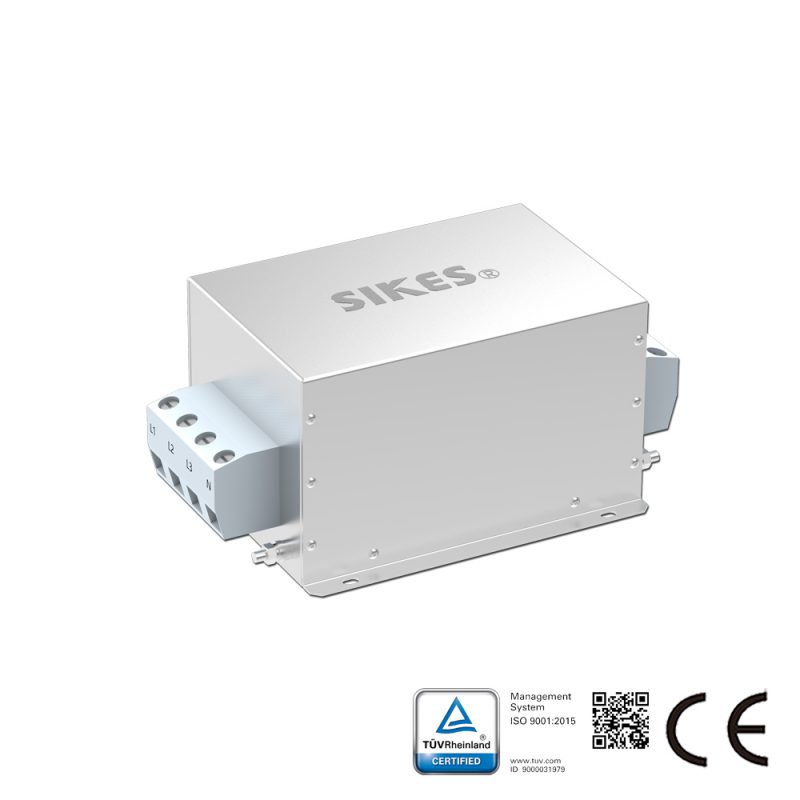

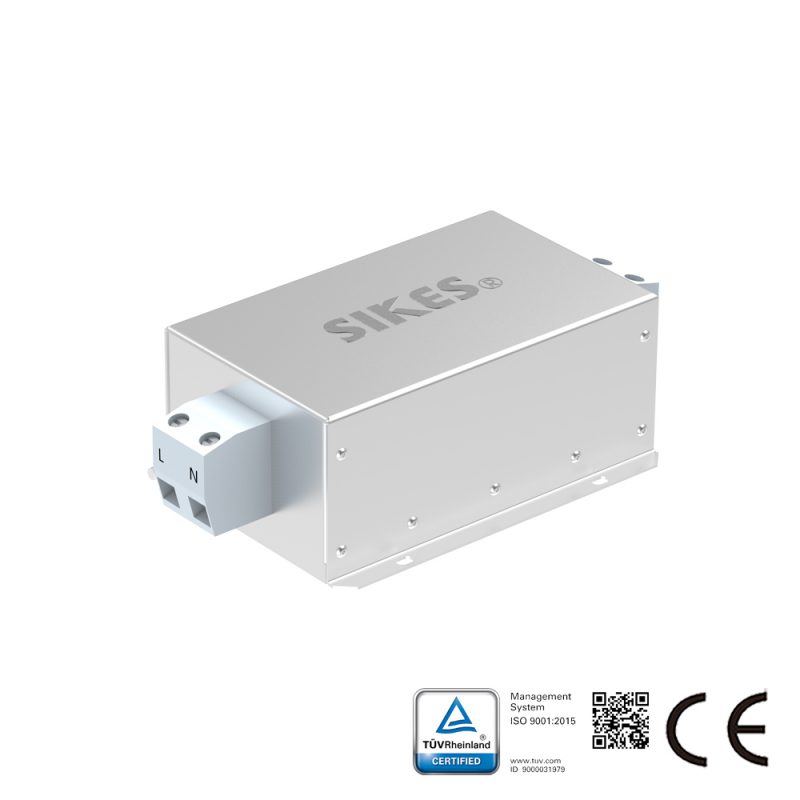

应用领域	直流滤波器			单相交流滤波器							三相三线滤波器											三相四线(带零线)滤波器
应用领域	DFT	DFG	DLF	SFD	SFE	SFG	SFH	SFI	SFT	SRF	EDB	EDC	EFG	EFI	EFO	EFS	EFT	EZC	ALF	MDE	MFE	TFF	TFI	TFO	TRF	MDF	MFT
传动和驱动装置						●	●	●	●		●	●	●	●	●	●						●	●	●
工业机器人及自动化						●	●	●			●	●	●	●		●	●					●	●
半导体设备					●	●	●	●	●					●		●	●					●	●
储能设备	●	●	●			●	●	●	●				●			●	●	●	●				●	●
电动汽车设备及充电系统	●	●				●	●	●	●			●		●		●	●	●				●	●
仓储及物流自动化					●	●		●	●			●		●	●	●							●
暖通空调系统						●	●					●	●	●		●		●				●	●
照明系统						●		●
医疗仪器设备				●	●	●	●							●						●			●	●		●
能源系统	●	●	●			●	●	●	●			●	●	●		●		●	●			●	●
数字及信息系统	●	●			●		●	●	●
屏蔽保密设施										●															●		●
军用设施设备							●			●											●				●		●
