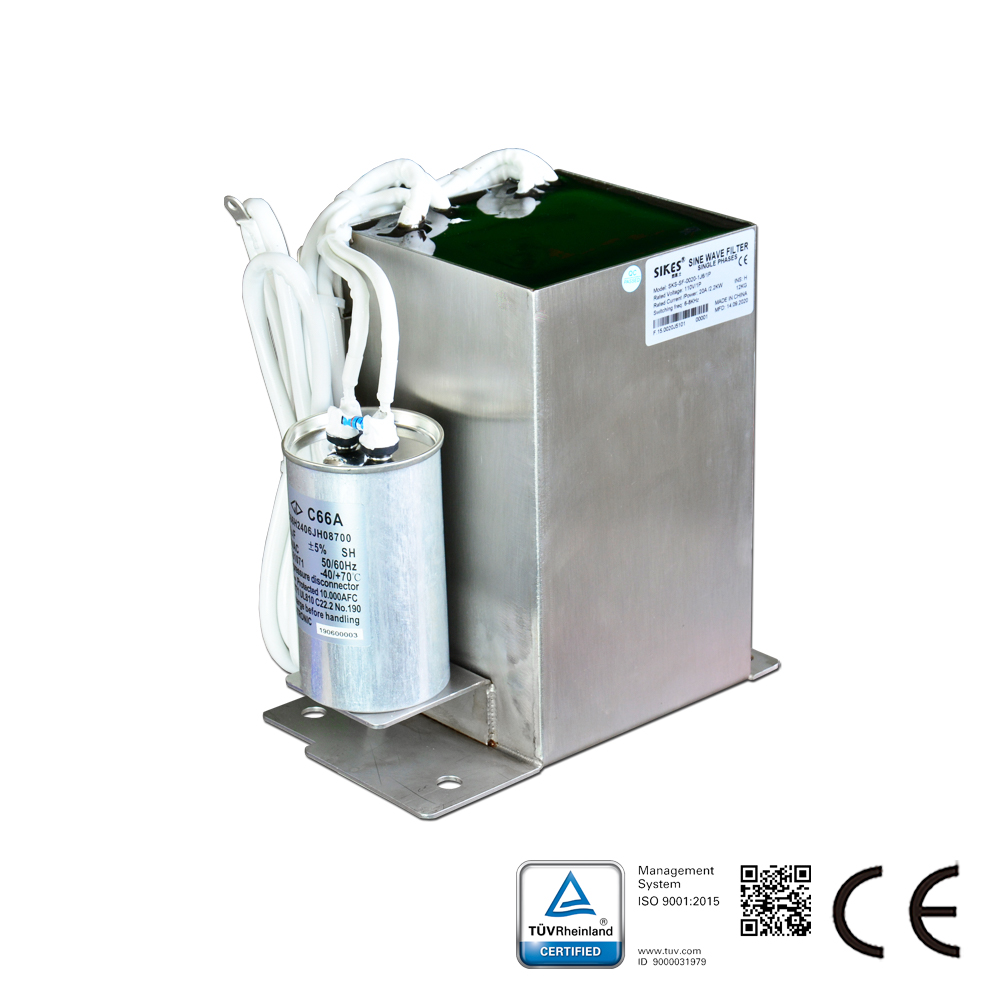

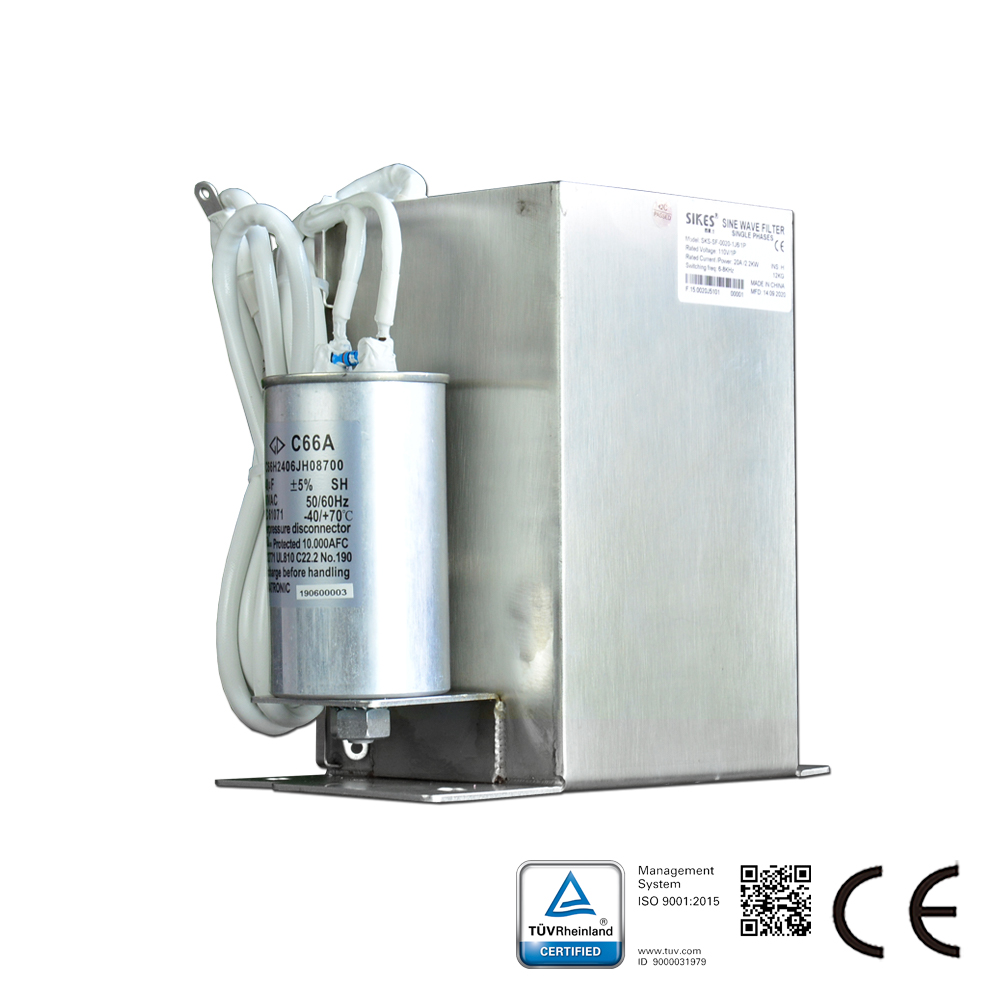

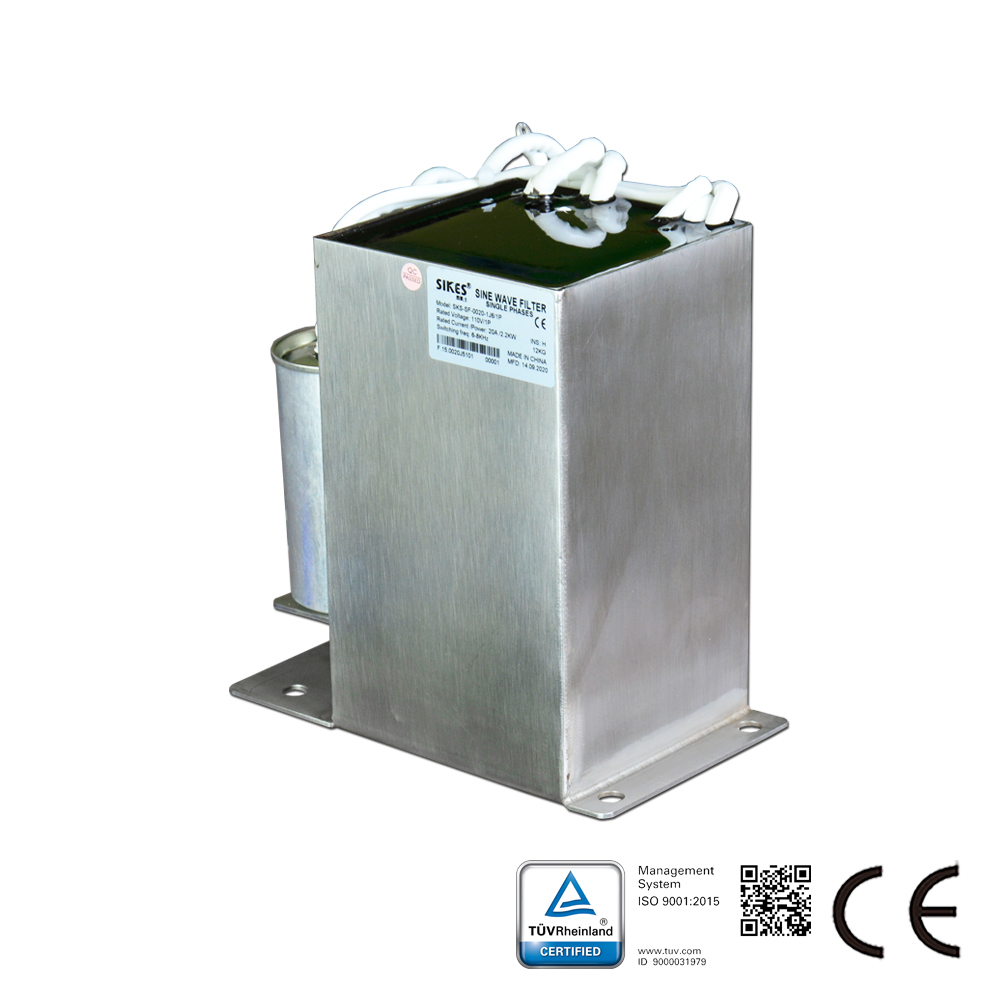

正弦波滤波器简述：

西凯士正弦波滤波器适用于多种传动系统中的电机驱动（尤其在变频器或开关电源设备中）。该无源滤波器旨在转换由变频器等产生的非正弦电压，使电压波形形成近似正弦波的形态。主要应用于380至480V工业电网。由于该滤波器的电压降远低于当前市场标准，可保证极高的电机输入电压。它能降低噪声并保护相对敏感的电机，允许使用极长的电机电缆，最长可达2000米。典型应用行业：冶金、煤炭、石油化工、水处理、新能源等。一般而言，若国产变频器与负载距离超过50米，必须加装电抗器；若对变频器输出波形有要求，则必须加装正弦波滤波器；若进口变频器距离超过100米，则需加装正弦波滤波器。此距离指连接线缆长度。正弦波滤波器的制造成本较高，通常若无特殊要求，选用变频器专用滤波器或输出电抗器即可满足需求。

正弦波滤波器特性：

西凯士正弦波滤波器适用于各类变频驱动系统的伺服电机（尤其针对变频器或开关电源），其设计旨在改变变频器的PWM输出电压，生成近似正弦电压。该无源系列适用于380V-480V电网。
除沙夫纳与MTE滤波器外，西凯士为您提供另一种经济选择。

正弦波滤波器特性：
电压等级：单相额定电压380-500V，允许偏差±10%
电压波形畸变率：THDv<5%
电机频率：0-120Hz
开关频率：≧4kHz
谐振频率：小于开关频率的0.5倍
电压降：额定电流下≦10%（50Hz）
电机电缆长度可达2000米
效率：98%至99%
防护等级：IP21
绝缘等级：F级
过载能力：1.5倍额定电流持续1分钟，1.2倍持续1小时
耐压测试：直流2240V/2秒（线间）·直流2720V/2秒（线壳间）
电气强度：交流4000V/5mA/60S
散热方式：强制风冷
负载形式：典型电机负载；标准升压变压器；其他线性负载
工作温度：-10～+50℃；存储温度：-40～+65℃；环境湿度：0～98%无凝露；海拔：＜2000米

正弦波滤波器作用：
1. 延长电机使用寿命；
2. 保护电机绝缘；
3. 降低电机轴承电流；
4. 增加传输距离；
5. 提升系统可靠性；
6. 应用此滤波器后普通电机可替代变频电机；
7. 有效抑制电磁干扰；
8. 因变频器输出含有高频谐波，会增大电力电缆与电机损耗；同时极高的dv/dt会造成数MHz的辐射干扰；若电机需长距离传输（电机电缆超过50米），电机端电压会因行波反射产生叠加，损坏电机绝缘甚至引发电缆爆裂；
9. 对于谐波电流，可通过改变调制方式降低谐波分量，但无法完全消除；对于dv/dt引发的射频干扰，可安装dv/dt电磁滤波器，但仅对特定长度电缆有效，不适用于任意长度电缆；
10. 解决上述问题的有效方式是在变频器输出侧安装正弦波滤波器，将SPWM调制波滤成近似正弦波的电压波形。该滤波器由高频出线电抗器与RC回路组成，内置共模电抗器，可有效抑制高频损耗与dv/dt射频干扰，并将电机与变频器间电缆延长至500米，甚至可达2公里。

正弦波滤波器应用领域：
通风设备、输送机、泵类、风电
供暖、通风与空调设备、压缩机
电梯、起重机、风电、不间断电源、应急电源
电机至驱动器电缆较长
单台驱动器并联多台电机
中压应用场景（部署于升压变压器前）
