西凯士无源谐波滤波器PIHF系列专为匹配ABB低压交流驱动器ACS510、ACx550、ACx580、ACS880全功率范围而设计。

优化谐波性能

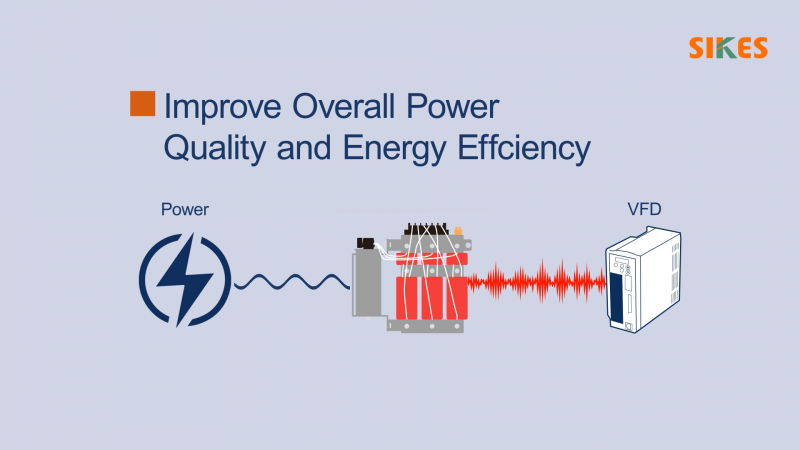

谐波滤波器PIHF是一种经济高效的谐波解决方案。与传统谐波陷波滤波器相比，PIHF具有更小的占地面积和更高的谐波抑制能力。

当连接在ABB低压驱动器前端时，可将在满载工况下回馈至电网的谐波电流畸变率降至总谐波电流畸变率10%以下。（系统要求：总谐波电压畸变率<2%，线路电压不平衡度<1%）

西凯士无源谐波滤波器PIHF系列效率超过98%，为ABB低压驱动器（ACS510、ACx550、ACx580、ACS880全功率范围）提供经济高效且性能稳健的谐波解决方案。

作为独立选配件，该先进谐波滤波器采用紧凑型壳体设计，可轻松集成至现有柜体空间。这一特性使其特别适用于变频器改造项目，且仅需对变频器进行有限调整。

规格
线电压：380-415 VAC（50 Hz）；
外壳防护等级：IP00；
过载电流：160%持续60秒；
效率>0.98
真实功率因数
0.85 @ 50%负载；
0.99 @ 100%负载。
环境温度：-13º~113º F（-25º~45ºC）无需降额。
特性与优势：
专为与ABB低压驱动器匹配性能而设计；
用户友好启动；无需调整；
无需日常维护；
设计符合以下电流失真限值指导标准：
IEEE 519
EN 61000-2-4
EN 61000-2-2
IEC/EN 61000-3-2
IEC/EN 61000-3-12
IEC/EN 61000-3-4
