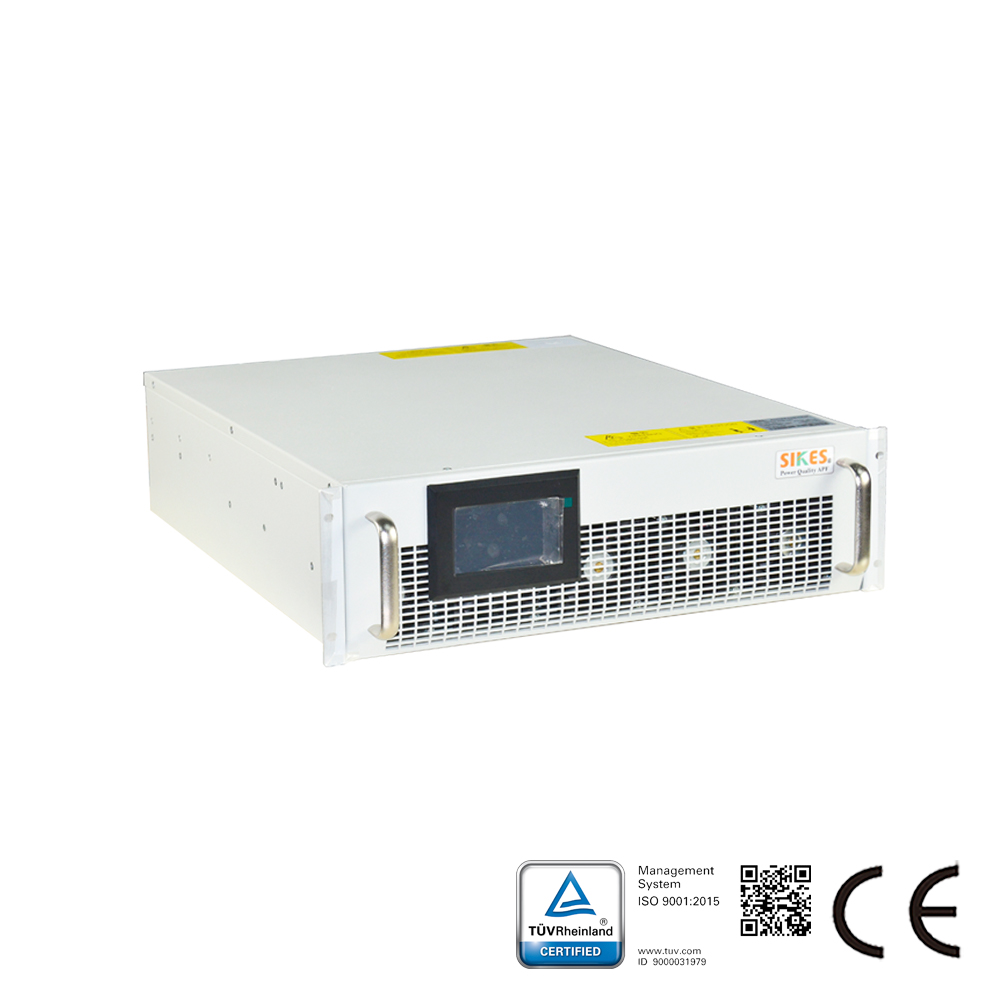

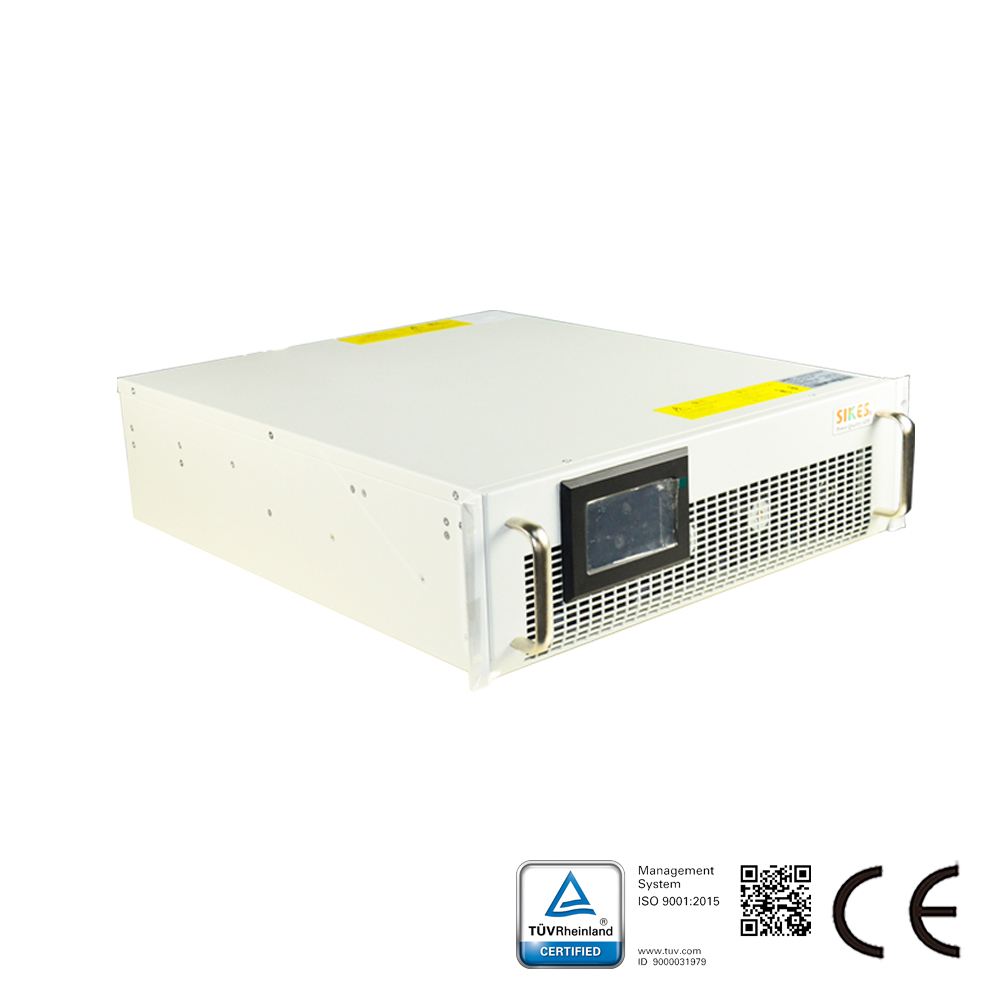

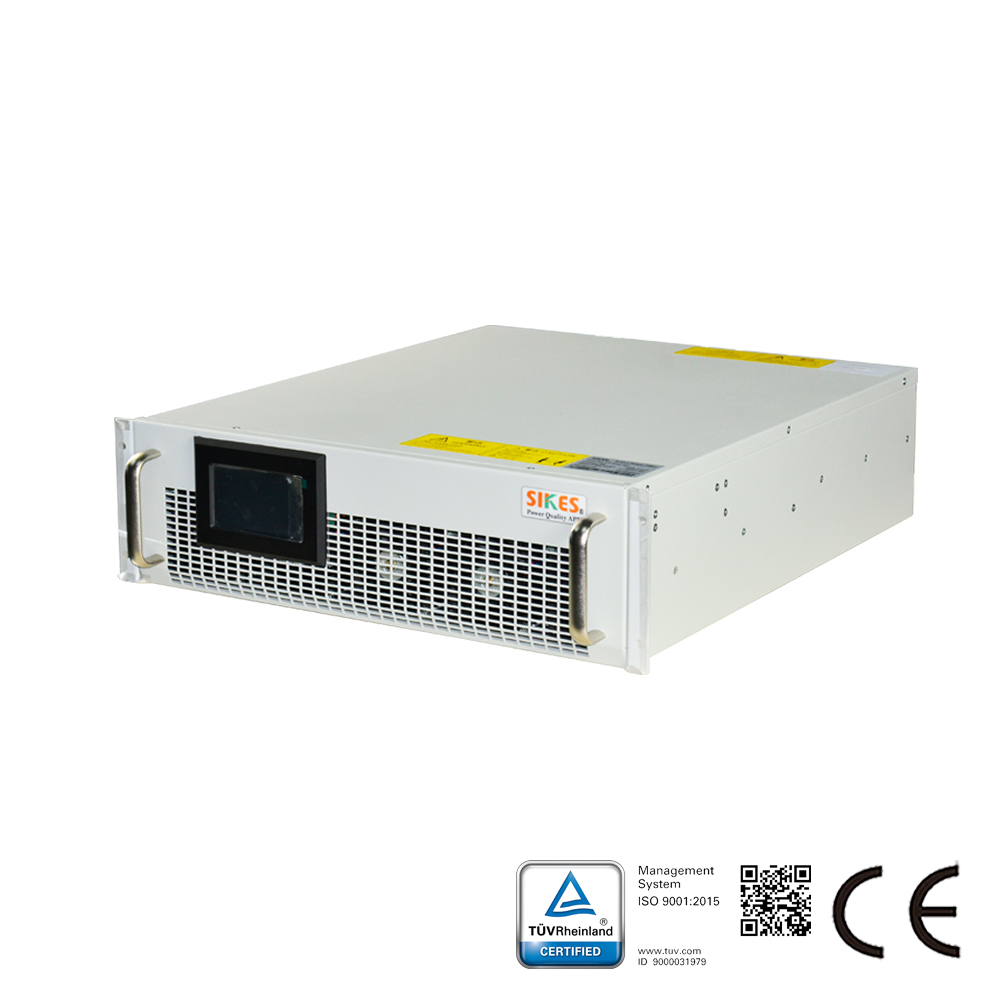

西凯士有源谐波滤波器，100A，模块式

型号：SKS-APF-4100-4M1

谐波的定义由于存在非线性负载，电网中的电流和电压波形将失真为非正弦波。通过傅里叶级数分解非正弦波，将频率与电源频率相同的分量称为基波。频率大于电源频率的组件称为谐波。西凯士有源谐波滤波器的基本原理有源电力滤波器（APF）与电网并联，通过实时监测电网上负载电流，利用 DSP/FPGA/CPLD 芯片和最新的快速谐波提取技术，迅速分析出负载电流中的无功电流和各次谐波电流含量，然后根据系统设置值来产生 PWM 脉冲，驱动由 T 型三电平IGBT 模块组成的功率变换器，产生满足要求的谐波补偿电流，最终实现对谐波电流的动态精确补偿。西凯士有源谐波滤波器基本特征: 1.实时跟踪和动态补偿它采用基于瞬时无功功率理论的检测技术，对谐波电流进行实时检测，并通过跟踪和控制瞬时电流自动跟踪电网谐波的变化。它具有高度的可控性和快速的响应能力。 2.出色的过滤特性滤波性能不受系统阻抗和谐振风险的影响。 3.灵活的补偿方式一台机器有多种用途，即它不仅可以过滤谐波电流，而且可以补偿无功功率，从而提高功率因数。 4. DSP智能监控高速DSP检查和计算可确保对谐波进行准确有效的检查和补偿控制，同时具有智能监控和自动故障诊断功能；它具有远程通讯接口，可以通过PC进行实时监控。 5.先进的电源转换设计采用最新的IGBT高频开关元件，主电路采用三相桥式全控PWM电流转换技术，具有体积小，效率高，可靠性高的特点。先进的多路复用技术实现了机器容量的扩展。 6.标准模块化设计电源电路和控制电路采用模块或组件结构，在使用过程中提高了可靠性和可维护性，同时实现了标准化生产。

产品或解决方案咨询

在线聊天

浏览量：1072

产品详情

谐波的定义

由于存在非线性负载，电网中的电流和电压波形将失真为非正弦波。通过傅里叶级数分解非正弦波，将频率与电源频率相同的分量称为基波。频率大于电源频率的组件称为谐波。

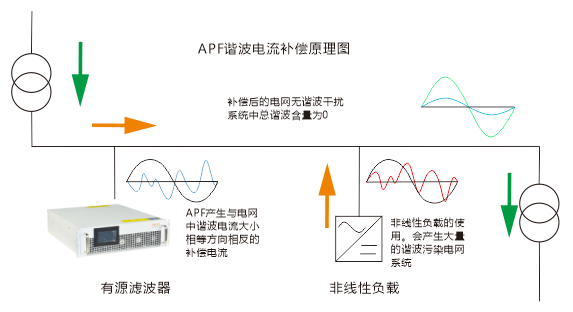

西凯士有源谐波滤波器的基本原理

有源电力滤波器（APF）与电网并联，通过实时监测电网上负载电流，利用 DSP/FPGA/CPLD 芯片和最新的快速谐波提取技术，迅速分析出负载电流中的无功电流和各次谐波电流含量，然后根据系统设置值来产生 PWM 脉冲，驱动由 T 型三电平IGBT 模块组成的功率变换器，产生满足要求的谐波补偿电流，最终实现对谐波电流的动态精确补偿。

西凯士有源谐波滤波器基本特征:

1.实时跟踪和动态补偿

它采用基于瞬时无功功率理论的检测技术，对谐波电流进行实时检测，并通过跟踪和控制瞬时电流自动跟踪电网谐波的变化。它具有高度的可控性和快速的响应能力。

2.出色的过滤特性

滤波性能不受系统阻抗和谐振风险的影响。

3.灵活的补偿方式

一台机器有多种用途，即它不仅可以过滤谐波电流，而且可以补偿无功功率，从而提高功率因数。

4. DSP智能监控

高速DSP检查和计算可确保对谐波进行准确有效的检查和补偿控制，同时具有智能监控和自动故障诊断功能；它具有远程通讯接口，可以通过PC进行实时监控。

5.先进的电源转换设计

采用最新的IGBT高频开关元件，主电路采用三相桥式全控PWM电流转换技术，具有体积小，效率高，可靠性高的特点。先进的多路复用技术实现了机器容量的扩展。

6.标准模块化设计

电源电路和控制电路采用模块或组件结构，在使用过程中提高了可靠性和可维护性，同时实现了标准化生产。

功能和特点

西凯士有源谐波滤波器主要特点
1,紧凑型的模块类产品，适合对占地面积有要求的数据中心等机房；
2,模块类产品采用与工业机相同的设计理念，环境适应性更强；
3,全响应速度小于 2 毫秒，精确补偿谐波，避免过补或欠补；
4,可瞬时补偿 2~50 次谐波，补偿范围大；
5,可灵活调整补偿目标，以最经济有效的方式满足谐波抑制要求；
6,丰富的功能性选件，工业机型可达 IP43 级防护；
7,工业机型采用高环境适应性的塔式结构，适合运行环境恶劣的工业场合；
8,工业机型内部设有独立风道和独立的单板仓，保证机器的稳定运行.

补偿容量	100A
CT 互感器	150/5~10000/5
谐波补偿次数	2~50
固定方式	模块式
电网频率	50 Hz（±10%）
电网电压	380V（-40%～+20%）
接线方式	三相四线
有源/无源	有源

有源谐波滤波器APF

西凯士有源谐波滤波器，100A，模块式

规格和参数
