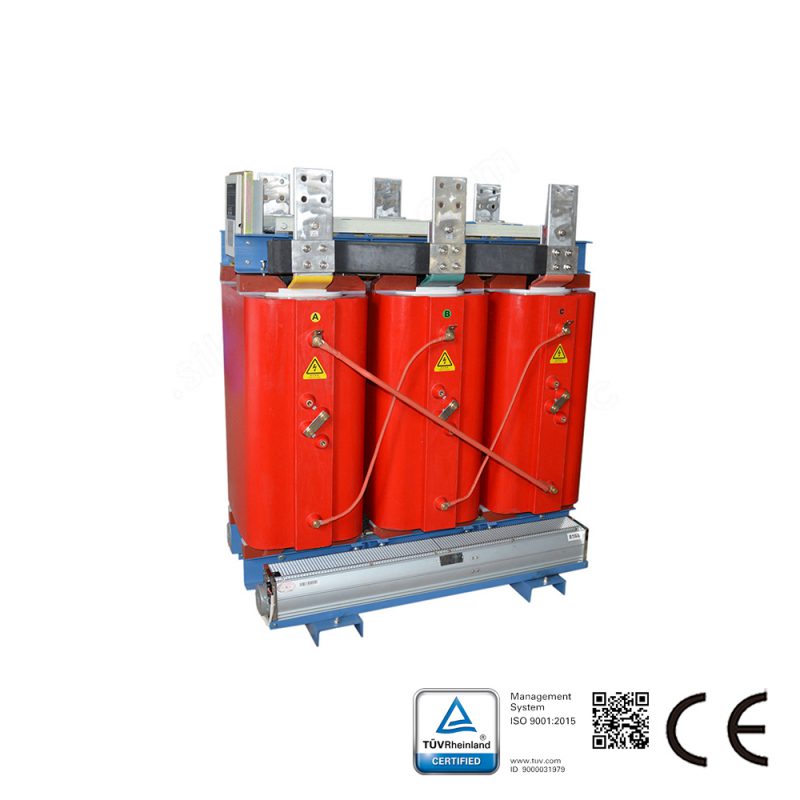

脉冲整流变压器通过多相整流，能够降低整流单元直流侧的纹波系数和交流侧的谐波。由于整流单元中的人为移相可使主要谐波存在于23、25次及以上，而非以往的5、7次谐波，这一设计将极大改善二次侧谐波对电网侧的影响。

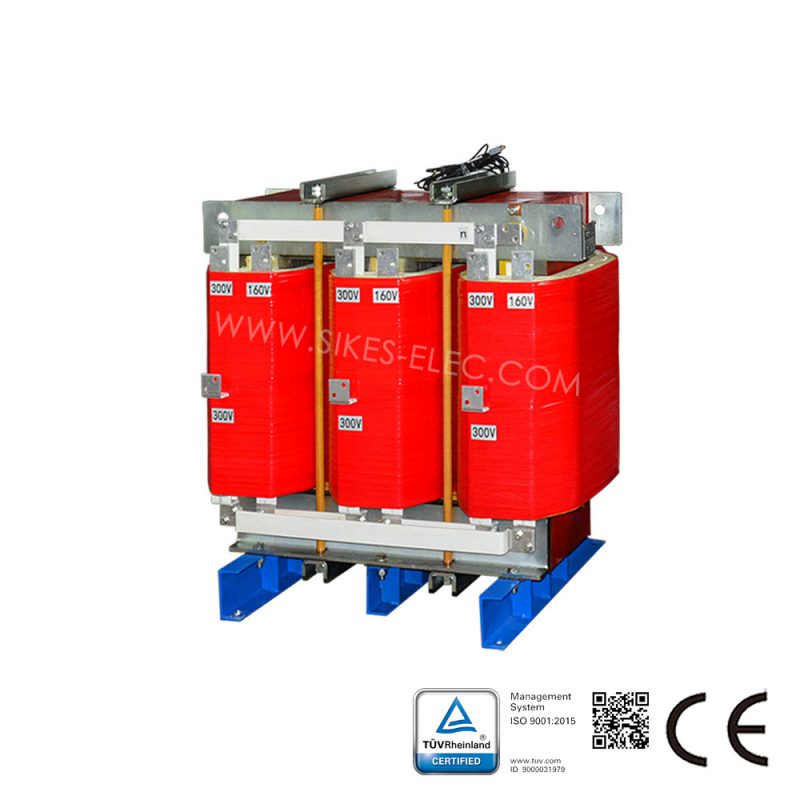

网侧绕组移相是整流变压器的常见设计方式。通常，12脉冲整流变压器采用轴向分裂结构的低压绕组。同时使用两台12脉冲整流变压器可实现24脉冲整流，但两台变压器会占用更多空间、增加成本等。

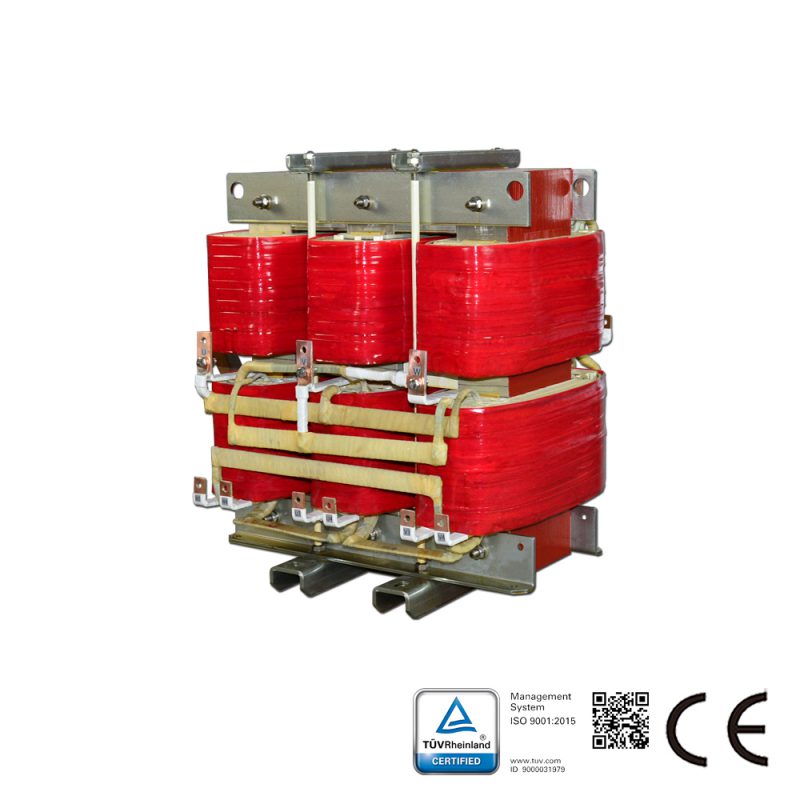

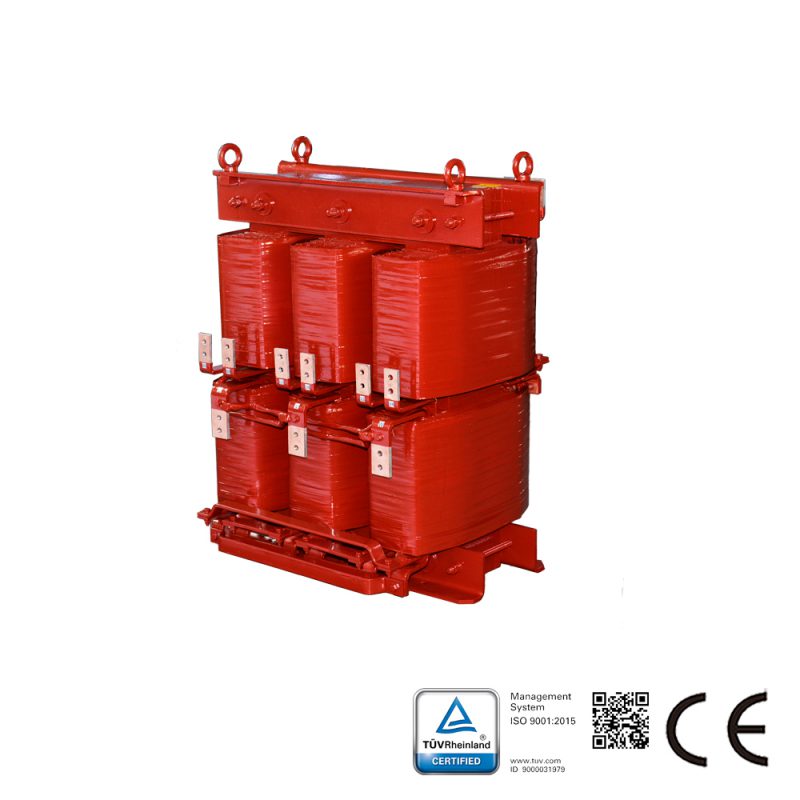

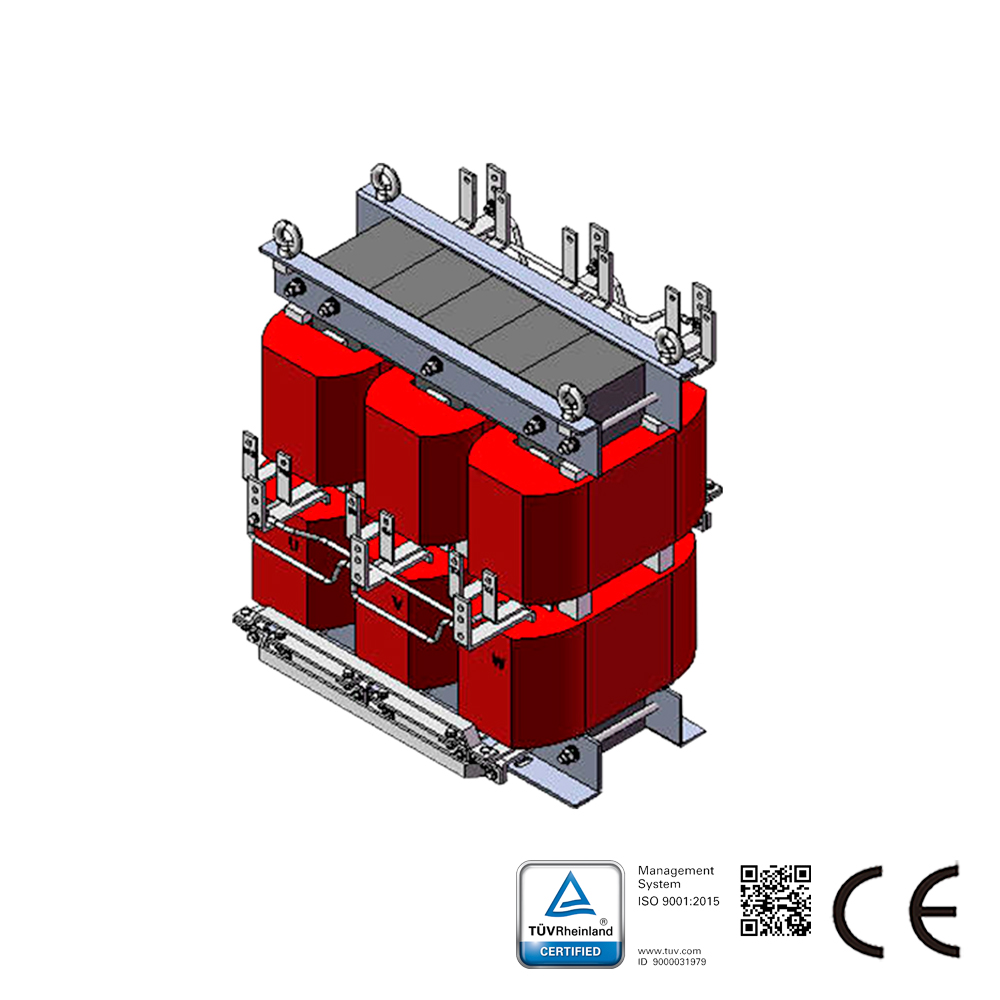

我公司设计生产的24脉冲整流变压器由两组12脉冲自耦整流线圈并联构成，共用一个铁芯。可形成四组三相线电压，线电压相位依次相差15°。四组整流桥电路通过平衡电抗器并联，输出24脉冲直流电压。

该设计可节省电路中自耦变压器82.7%的容量，从而大幅减小整流装置体积。在大功率整流需求场景下，其优势尤为显著。

应用领域：

电镀电源
