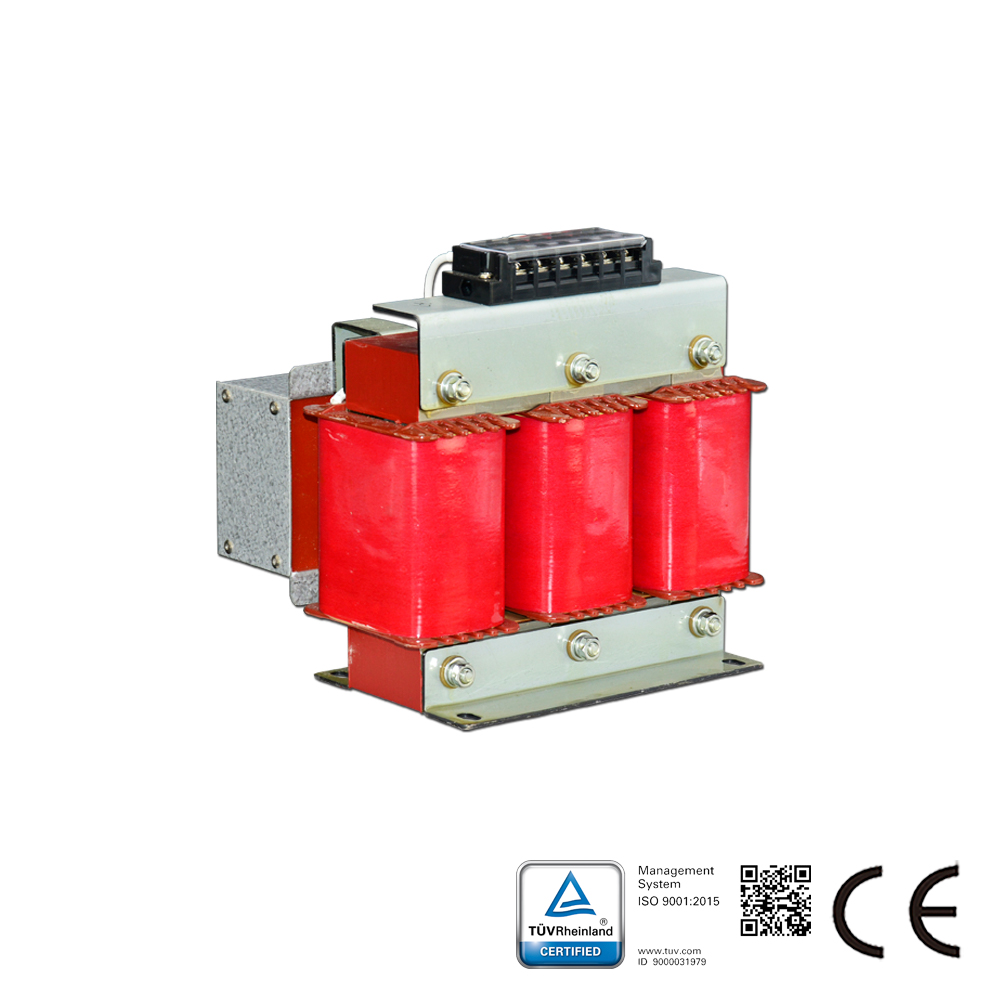

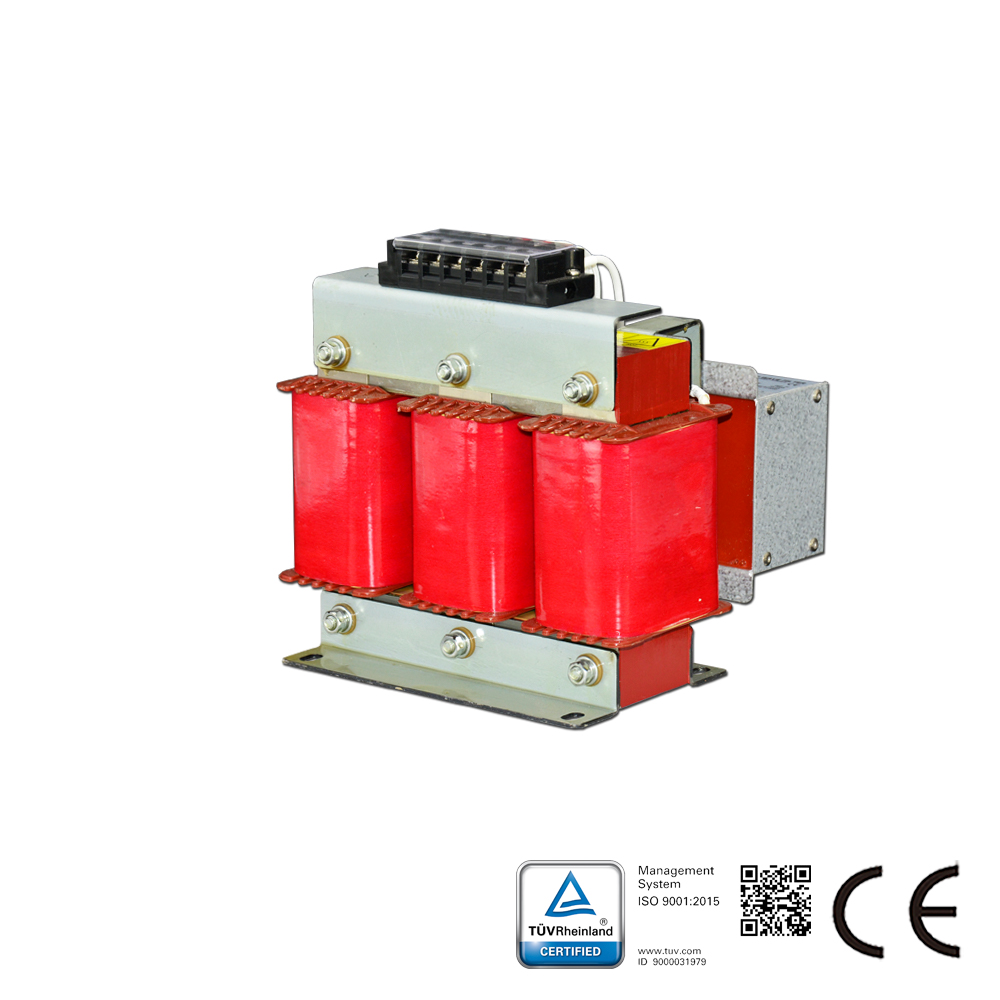

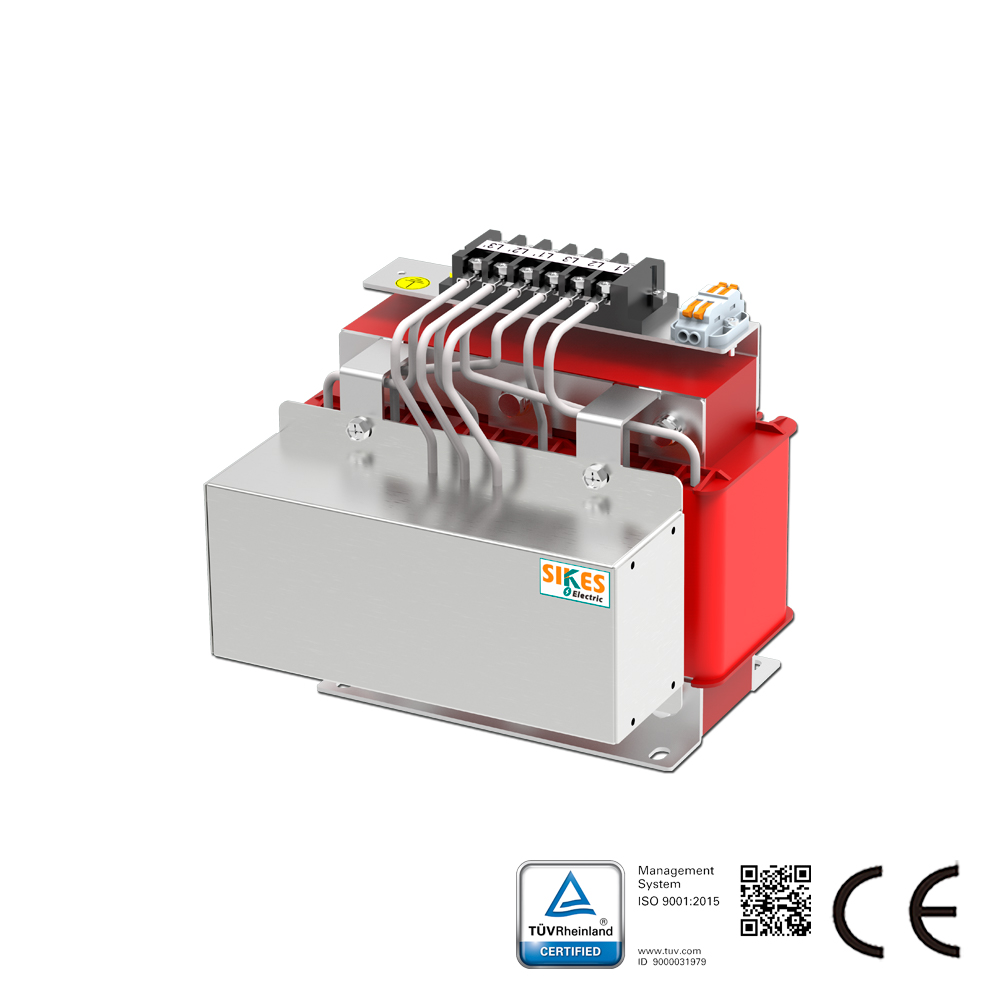

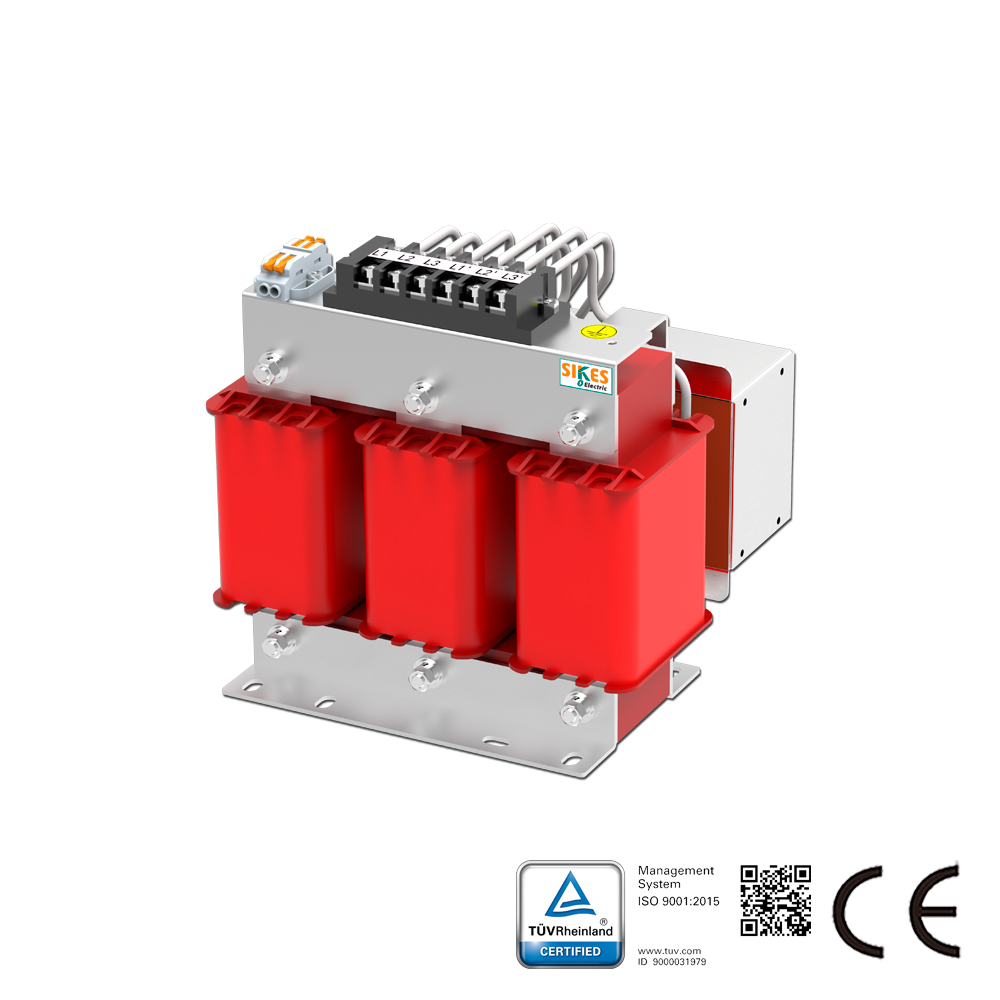

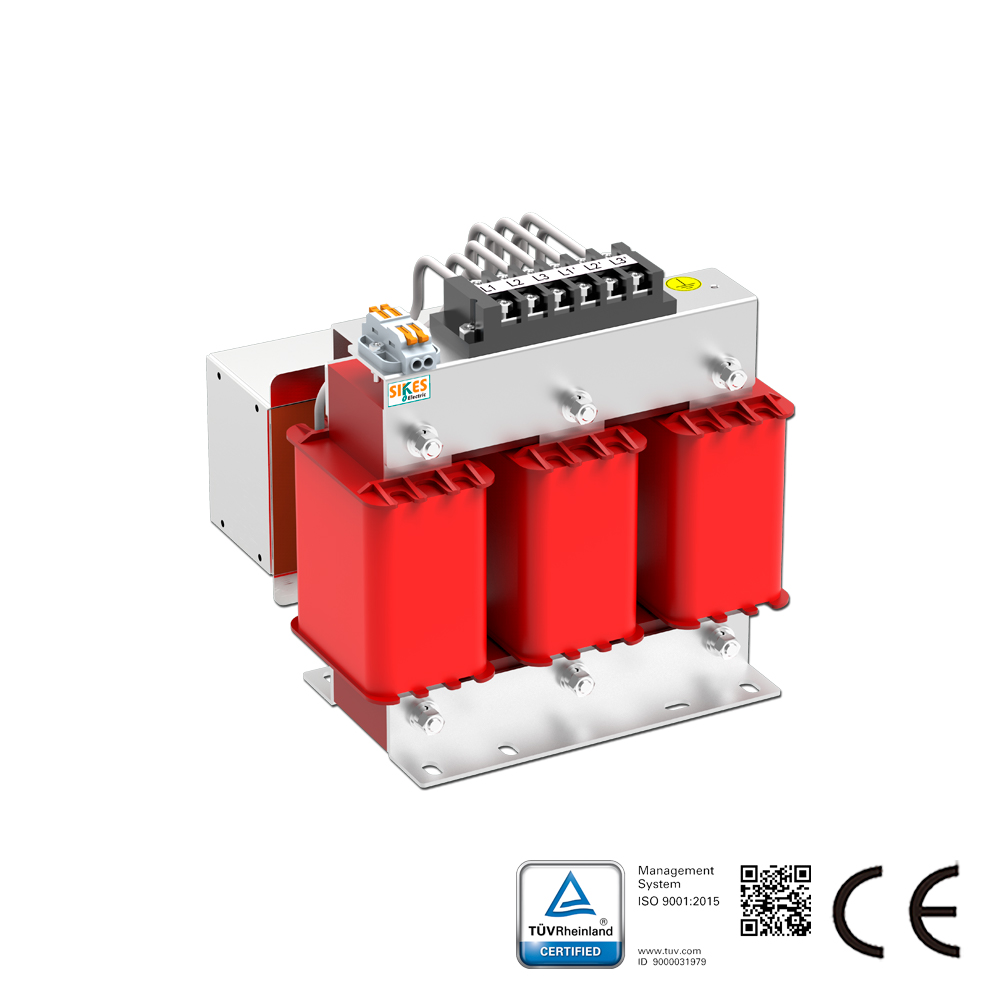

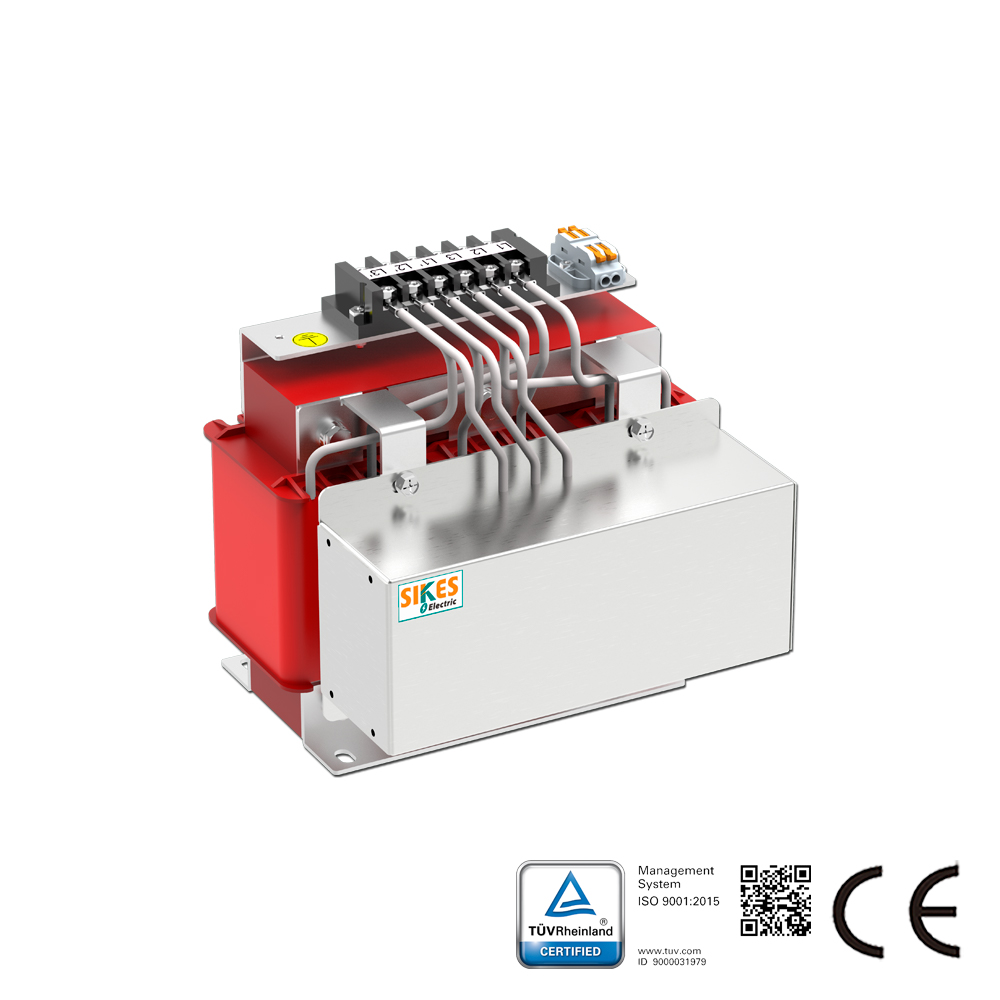

正弦波滤波器描述：

SWF系列正弦波滤波器将电机驱动器的PWM输出信号转换为低残余的平滑正弦波；
减少长电缆（超过50米）分布电容与电感引起的谐振现象；
消除高dv/dt导致的电机过电压；
通过滤波器应用降低电机噪声；
延长电机寿命；
保护电机绝缘；
增加传输距离；
应用此滤波器后，普通电机可替代变频电机。

正弦波滤波器特性：

西凯士正弦波滤波器适用于各类变频驱动系统（尤其针对变频器或开关电源）的伺服电机，旨在改变变频器的PWM输出电压并生成近似正弦电压。该无源系列适用于380V-480V电网。
除沙夫纳与MTE滤波器外，西凯士为您提供另一种经济选择。

正弦波滤波器技术参数：
额定电压范围：3*380至500VAC±10%
电机频率：0-120Hz
开关频率：≥4kHz
残余纹波电压：THDv<5%
额定电流下电压降：≤10%（50Hz）
电机电缆长度：最长2000米
工作模式：室内连续运行
额定电机驱动输入功率范围：3.7kW至630kW
效率：98%至99%（额定线电压及功率下）
过载能力：150%持续60秒，120%持续60分钟
测试电压：2240VDC持续2秒（线间），2720VDC持续2秒（线对外壳）
介电强度：AC4000V/5mA/60秒
绝缘电阻：铁芯-绕组，≥100MΩ（DC1000V）
气候类别（IEC60068-1）：25/100/21
防护等级：IP30（可按要求提供IP40/IP54），室内：IP20
冷却方式：内部强制风冷
负载类型：典型电机负载；标准升压变压器；其他线性负载

正弦波滤波器技术标准：
电容器：CEI EN 60831-1/2，IEC 831-1/2
设备：CEI EN 60439-1，IEC 439-1，IEC 60939

正弦波滤波器应用领域：
通风设备、输送机、泵
暖通空调系统、压缩机
电梯、起重机、风力发电、不间断电源、应急电源
长电缆电机驱动
多电机并联驱动
中压应用（部署于升压变压器前）
